幅広連続式サーマルプリンタ(THP400c)

  • 製品概要
  • 仕様等
  • 動画

一括表示印字に最適 大面積印字モデル連続式サーマルプリンタ

THP400c本体機械写真

THP400c

最大印字速度:25m/分

最大印字面積:105mm(W)×250mm(L)

  • 印字解像度 300dpi
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI対応

幅広サーマルプリンタは、通常のサーマルプリンタに比べて印字可能幅が広く最大印字面積が大きい、大面積印字モデルのサーマルプリンタです。

幅広連続式サーマルプリンタ「THP400c」は、主に横ピロー包装機などの連続式包装機組込に適しており、日付やバーコード等はもちろん、情報量の多い一括表示印字にも最適です。

大面積印字対応

THP400c大面積印字イメージ写真

最大印字面積は、当社連続式サーマルプリンタでは最大となる105mm(W) × 250mm(L)を実現。

流れる包装フイルムに対して、情報量の多い一括表示など大面積の印字をクリアに実現します。



一括表示の直接印字について詳しくみる

メンテナンスしやすいマグネット脱着式フロントパネル

THP400cマグネット脱着式パネル

フロントパネルが工具不要で脱着できるマグネット式を採用。ヘッド交換作業や清掃にかかる手間が軽減し、ヘッド周りのメンテナンスが容易に行えます。

ダウンタイム削減に貢献するリボンフィード機構

THP400cリボンフィード機構

ボタンひとつで高速フィードを可能にするリボンフィード機構を搭載。サーマルリボン交換が簡単に行え、生産現場におけるダウンタイムを大幅に短縮できます。

カラータッチパネルコントローラ ”EUI”

カラータッチパネルコントローラ ”EUI”

操作インタフェースには、5.7インチTFT液晶を搭載したカラータッチパネルコントローラ ”EUI”を採用。より快適な操作が可能になりました。



[ 特長 ]

  • わかりやすい階層方式
  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで、機械の動作状況を明快に表示。

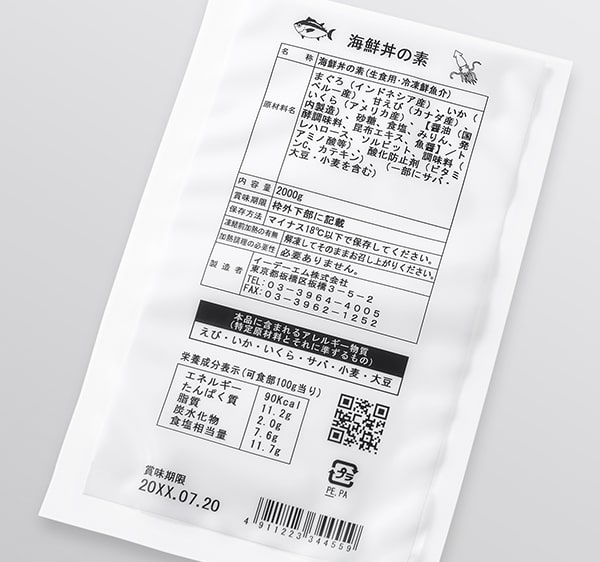

印字サンプル・使用例

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。



  • 【包装形態】
    ・横ピロー包装
    ・四方シール包装
    等の印字に適しています。
  • 【印字内容】
    ・賞味期限
    ・消費期限
    ・製造日
    ・製造時間
    ・ロット番号
    ・製造所固有記号
    ・一括表示
    等の印字に最適です。

主要スペック

型式 THP400c
種別 幅広連続式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 25m/分 (416mm/秒)
最大印字面積 105mm(W) × 250mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1-Data Bar
二次元コード QRコード / マイクロQRコード
データメモリ コンパクトフラッシュメモリ
サーマルリボン 専用400m巻
外部インタフェース RS232 / RS485
エア供給 0.25MPa以上 クリーンドライエア
エア消費量 約13ml/cycle (長さ100mm印字時)
電源 AC100V/200V・550W(最大)・50Hz/60Hz
本体重量 4.4kg
本体外形寸法 148mm(W) x 175mm(H) x 242mm(D)
機器構成 本体 / EUI / 電源BOX / エンコーダ
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※コンパクトフラッシュメモリは米国サンディスク社の登録商標です。

※QRコードはデンソーウェーブの登録商標です。

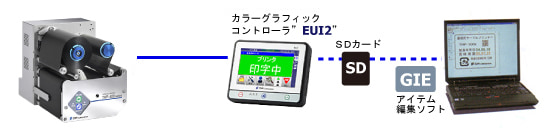

本体と関連ソフト相関図

THP400本体とソフト相関図

関連動画

THP400cデモ動画

流れ印字動作イメージ

直角印字動作イメージ
