給袋包装機用検査用カメラ内蔵間欠式サーマルプリンタ（PCP200JB）
- 製品概要
- 仕様等
給袋包装機内での印字検査を可能にする給袋包装機用サーマルプリンタ
PCP200JB
最大印字速度：15m/分
最大印字面積：53mm(W)×30mm(L)
- 印字解像度 300dpi
- 検査用カメラ内蔵
- カレンダ対応
- バーコード対応
- QRコード対応
- EUI2対応
「PCP200JB」は、プリンタ本体に日付印字検査機「PCi300」の検査用カメラを内蔵した給袋包装機用の間欠式サーマルプリンタです。従来は難しいとされていた給袋包装機内でのサーマルプリンタによる印字と印字検査の実施を可能にします。
給袋包装機内でのサーマル印字と印字検査をスマートに実現
給袋包装機はプリンタ取付に使用できるスペースが限られており、印字検査を行う場合には検査用カメラの取付が課題となりがちでした。
こうした課題を解決するために設計・開発されたPCP200JBは、給袋包装機の印字に割り当てられたステーション内で、印字に加えて印字検査を行うことを可能にします。
検査用カメラ内蔵
プリンタ本体に検査用カメラを内蔵しているため、プリンタとは別にカメラ取付スペースを確保する必要がありません。
印字と印字検査が1工程で実施可能
PCP200JBは、プリンタ本体に内蔵した検査用カメラで印字終了と同時に検査を実施するため、従来機では難しかった給袋包装機での印字検査を行うことが可能です。

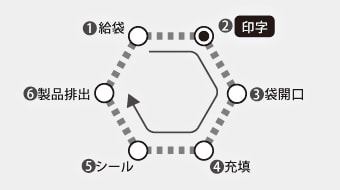

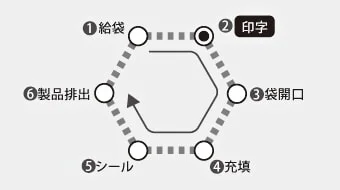

[ 従来機 ]
印字工程後にカメラ取付ができず
印字検査ができない。

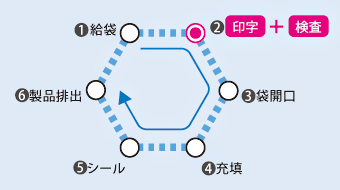

[ PCP200JB ]
カメラ内蔵により
印字と印字検査が1工程で実施可能。
動作イメージ
待機状態
印字工程
検査工程
日付印字検査機「PCi300」を搭載
PCP200JBには、日付印字検査機「PCi300」が搭載されています。
日付印字検査機「PCi300」は、優れた印字検査能力と包装現場での使いやすさに加え全画像保存機能などを標準搭載した、賞味期限・消費期限・製造日・ロット番号等の検査に最適な印字検査機です。
カラータッチパネルコントローラ ”EUI2”
操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。
[ 特長 ]
- 運転操作やアイテム切り替え、パラメータ設定が簡単
- トップ（運転）画面では大きな文字とアイコンで機械の動作状況を明快に表示
- アイテム名、キーワードなどによるアイテム検索機能
- プレビュー画面での実寸表示対応
- 記録メディアにはSDカード採用
「EUI2+」による検査機モニタレス仕様
操作インタフェースをオプションの機能拡張コントローラ「EUI2+」にすると、検査運転画面の表示や操作を「EUI2+」で実行可能なため、検査機モニタが不要です。
省スペース化、一元管理による作業効率向上に貢献します。
印字サンプル・使用例
【カラー印字】
白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。
主要スペック
| 型式 | PCP200JB |
|---|---|
| 種別 | 給袋包装機用・検査用カメラ内蔵間欠式 |
| 印字方式 | サーマルトランスファ |
| 印字解像度 | 300dpi (12dots/mm) |
| 最大印字速度 | 15m/分 (250mm/秒) (5段階可変） |
| 最大印字面積 | 53mm(W) × 30mm(L) |
| フォントサイズ | 24～96dots (24種/フォント) |
| プリント拡張機能 | カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード |
| バーコード | JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar |
| 二次元コード | QRコード / マイクロQRコード |
| データメモリ | SDカード |
| サーマルリボン | 専用400m巻（最大） |
| 外部インタフェース | RS232C / RS422 / Ether |
| エア供給 | 0.5MPa以上 クリーンドライエア |
| エア消費量 | 約48ml/cycle |
| 電源 | AC100V/200V・410VA・50Hz/60Hz |
| 本体重量 | 9.5kg |
| 本体外形寸法 | 173mm(W) x 255mm(H) x 466mm(D) ※レギュレータ寸法除く |
| 機器構成 | 本体 / EUI2 / 電源BOX / 検査画面モニタ部 / 印字検査機制御部 |
| 使用環境 | 温度：5℃～40℃ 湿度：90％未満（結露、水滴、粉塵無きこと） |
| オプション | アイテム編集ソフト(GIE) |
特許第6738668号
※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。
※QRコードはデンソーウェーブの登録商標です。
システム構成
プリンタ本体部
（カメラ＋照明内蔵）
プリンタ
コントローラ部
電源BOX
検査画面モニタ部
印字検査機制御部

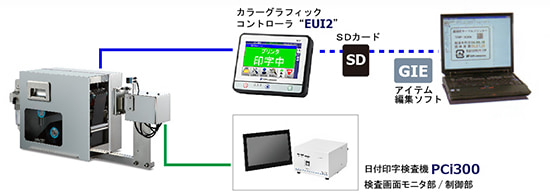

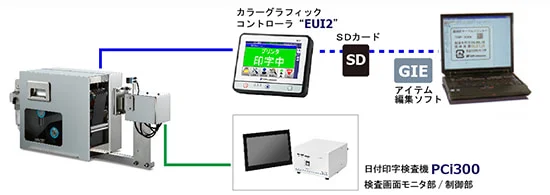

本体と関連機器相関図
