高速連続式サーマルプリンタ(SDX40c)

  • 製品概要
  • 仕様等
  • 動画

環境にも配慮した高速・高機能モデル連続式サーマルプリンタ

SDX40c

SDX40c

最大印字速度:36m/分

最大印字面積:53mm(W)×100mm(L)

  • 印字解像度 300dpi
  • RRS機能
  • カレンダ対応
  • バーコード印字対応
  • QRコード対応
  • リボンカセット
  • EUI2対応

高速連続式サーマルプリンタ「SDX40c」は、包装機組込サーマルプリンタ取付実績NO.1「SD3シリーズ」のハイエンドモデルとしての機能はそのままに、高速印字による高い生産性や優れた環境性能などを備えた次世代型のサーマルプリンタです。

主に横ピロー包装機などの連続式包装機組込に適しており、最大36m/分の高速印字が可能。生産能力の高い高速の包装ラインで解像度300dpiの高品質なサーマル印字を実現します。

最大36m/分の高速印字で高品質なサーマル印字を実現

SDX40c

SDX40cは最大印字速度36m/分(600mm/秒) の高速域でサーマル印字を実現します。また、包装機のフイルム送りスピードが変化しても、エンコーダによりスピードに自動追従するので、安定した綺麗な印字が可能です。

低ランニングコスト・環境対応

各種リボン節約機能の搭載によりランニングコストの低減に貢献するほか、従来機に比べて、省電力化やエア消費量の削減など環境性能も向上し高性能と環境性能を両立したモデルとなっています。

ダイレクトドライブ機構による緻密なリボン送り

ダイレクトドライブ機構

リボン送り制御には2モータ駆動のダイレクトドライブ方式を採用。緻密なリボン送りにより、ランニングコストの削減に貢献します。

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルリボンセーブ機能を使用すると印字位置がリボン幅方向にずれますが、RRSブラケット(オプション)と組み合わせることで一定の位置に印字できます。

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能使用時

ラジアルリボンセーブ機能使用時

省電力モデル

SDX40cでは従来機比で最大50%の省電力化に成功。エアの消費量も大幅に減らすことができ、高い環境性能を持つ次世代のサーマルプリンタとなりました。

サーマルリボン巻き数20%アップによるダウンタイム削減

SDX40cでは最大720m巻き(従来機は600m巻き)のリボンが使用可能。リボン交換のダウンタイム削減に貢献します。

強化型リボンカセットによるメンテナンス性向上

強化型リボンカセット

ガイドローラの大径化等、従来のリボンカセットを大幅に強化。堅牢性をましたことで、取り扱いが容易になりました。カセット構成パーツの組み上げ方式も見直しメンテナンス性も向上しました。

カラータッチパネルコントローラ ”EUI2”

カラータッチパネルコントローラ EUI2;

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。



[ 特長 ]

  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで機械の動作状況を明快に表示
  • アイテム名、キーワードなどによるアイテム検索機能
  • プレビュー画面での実寸表示対応
  • 記録メディアにはSDカード採用

印字サンプル・使用例

印字サンプル・使用例



【カラー印字】

・白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。

サーマルプリンタでのカラー印字

主要スペック

型式 SDX40c
種別 高速連続式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 36m/分 (600mm/秒)
最大印字面積 53mm(W) × 100mm(L)
フォントサイズ バリアブル
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / UPC-A / UPC-E / GS1 DataBar
二次元コード QRコード / DataMatrix / PDF417
データメモリ SDカード
サーマルリボン 専用720m巻 (最大)
ラジアルリボンセーブ機能 ○ (RRSブラケットはオプション)
外部インタフェース RS232C / RS422 / Ether (オプション)
エア供給 0.6MPa以上 クリーンドライエア
エア消費量 約0.4ml/cycle
電源 AC90-264V・150VA・47-63Hz
本体重量 7.7kg
本体外形寸法 209mm(W) x 180mm(H) x 229mm(D)
機器構成 本体 / EUI2 / 制御BOX / エンコーダ
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

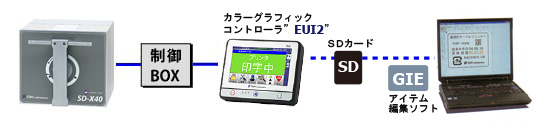

本体と関連ソフト相関図

本体と関連ソフト相関図

SDX40cデモ動画(解説付き)

印字動作イメージ

流れ印字動作イメージ

直角印字動作イメージ

ラジアルリボンセーブ機能動作イメージ
