生産性向上に大きく貢献する超高速モデル連続式サーマルプリンタ

SDX60c本体写真

SDX60c

最大印字速度:60m/分

最大印字面積:53mm(W)×150mm(L)

  • 印字解像度 300dpi
  • RRS機能
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • リボンカセット
  • EUI対応

超高速連続式サーマルプリンタ「SDX60c」は、高速印字による高い生産性や優れた環境性能などを備えた当社連続式サーマルプリンタの最速モデルです。

主に横ピロー包装機などの連続式包装機組込に適しており、最大60m/分の超高速印字が可能。生産能力の高い高速の包装ラインで解像度300dpiの高品質なサーマル印字を実現します。

最大60m/分の超高速印字で高品質なサーマル印字を実現

SDX60cの最大印字速度60m/分の高速印字イメージ

SDX60cは最大印字速度60m/分(1000mm/秒) の超高速域でサーマル印字を実現します。また、包装機のフイルム送りスピードが変化しても、エンコーダによりスピードに自動追従するので、安定した綺麗な印字が可能です。

低ランニングコスト・環境対応

各種リボン節約機能を搭載しているほか、長寿命プリントヘッドを採用することによりランニングコストの低減に貢献します。従来機に比べて、省電力化やエア消費量の削減など環境性能も向上し、高性能と環境性能を両立したモデルとなっています。

ダイレクトドライブ機構による緻密なリボン送り

ダイレクトドライブ機構

リボン送り制御には2モータ駆動のダイレクトドライブ方式を採用。緻密なリボン送りにより、ランニングコストの削減に貢献します。

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルセーブ機能を使用すると印字位置がリボン幅方向にずれますが、RRSブラケット(オプション)と組み合わせることで一定の位置に印字できます。

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能使用時

ラジアルリボンセーブ機能使用時

長寿命の新型プリントヘッド

プリントヘッド

SDX60cでは従来に比べて長寿命のプリントヘッドを採用しています。ヘッド交換時のパラメータ設定も自動的に設定されます。

省電力モデル

SDX60cでは従来機比で最大50%の省電力化に成功。エアの消費量も大幅に減らすことができ、高い環境性能を持つ次世代のサーマルプリンタとなりました。

サーマルリボン巻き数20%アップによるダウンタイム削減

SDX60cでは最大720m巻き(従来機は600m巻き)のリボンが使用可能。リボン交換のダウンタイム削減に貢献します。

強化型リボンカセットによるメンテナンス性向上

SDX60cリボンカセット

ガイドローラの大径化等、従来のリボンカセットを大幅に強化。堅牢性をましたことで、取り扱いが容易になりました。カセット構成パーツの組み上げ方式も見直しメンテナンス性も向上しました。

カラータッチパネルコントローラ ”EUI”

カラータッチパネルコントローラ ”EUI”

操作インタフェースには、5.7インチTFT液晶を搭載したカラータッチパネルコントローラ ”EUI”を採用。より快適な操作が可能になりました。



[ 特長 ]

  • わかりやすい階層方式
  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで、機械の動作状況を明快に表示。

印字サンプル・使用例

印字サンプル・使用例
  • 【包装形態】
    ・横ピロー包装
    ・四方シール包装
    等の印字に適しています。
  • 【印字内容】
    ・賞味期限
    ・消費期限
    ・製造日
    ・製造時間
    ・ロット番号
    ・製造所固有記号
    等の印字に最適です。

主要スペック

型式 SDX60c
種別 超高速連続式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 60m/分 (1000mm/秒)
最大印字面積 53mm(W) × 150mm(L)
フォントサイズ バリアブル
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / UPC-A / UPC-E / GS1-Data Bar
二次元コード QRコード / DataMatrix / PDF417
データメモリ コンパクトフラッシュメモリ
サーマルリボン 専用720m巻 (最大)
ラジアルリボンセーブ機能 ○ (RRSブラケットはオプション)
外部インタフェース RS232 / RS422 / 485 (オプション:ASCⅡ / Ether)
エア供給 0.6MPa以上 クリーンドライエア
エア消費量 約0.4ml/cycle
電源 AC90-264V・150VA・47-63Hz
本体重量 7.9kg
本体外形寸法 209mm(W) x 180mm(H) x 227mm(D)
機器構成 本体 / EUI / 制御BOX / エンコーダ
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※コンパクトフラッシュメモリは米国サンディスク社の登録商標です。

※QRコードはデンソーウェーブの登録商標です。

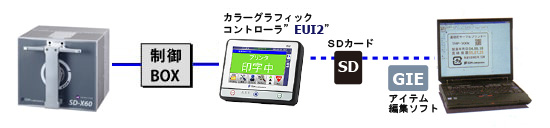

本体と関連ソフト相関図

SDX60c本体とソフト相関図

関連動画

SDX60cデモ動画

流れ印字動作イメージ

直角印字動作イメージ

ラジアルリボンセーブ機能動作イメージ
