幅広高速間欠式サーマルプリンタ(SDX60/128)

  • 製品概要
  • 仕様等
  • 動画

一括表示印字に最適 大面積印字モデル高速間欠式サーマルプリンタ

SDX60/128本体機械写真

SDX60/128

最大印字速度:42m/分

最大印字面積:125mm(W)×75mm(L)

  • 印字解像度 300dpi
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • リボンカセット
  • EUI対応

幅広サーマルプリンタは、通常のサーマルプリンタに比べて印字可能幅が広く最大印字面積が大きい、大面積印字モデルのサーマルプリンタです。

幅広高速間欠式サーマルプリンタ「SDX60/128」は、主に縦ピロー包装機などの間欠式包装機組込に適しており、日付やバーコード等はもちろん、情報量の多い一括表示印字にも最適です。

大面積印字対応

SDX60/128大面積印字モデル

最大印字面積は、125mm(W) × 75mm(L)を実現。

間欠動作する包装フイルムに対して、情報量の多い一括表示など大面積の印字をクリアに実現します。



一括表示の直接印字について詳しくみる

低ランニングコスト・環境対応

ダイレクトドライブ機構や長寿命プリントヘッドを採用することによりランニングコストの低減に貢献します。リボン巻き数も従来機よりアップし、ダウンタイムの削減につながります。省電力化、エア消費の削減など、環境性能も向上し、高性能と環境性能を両立したモデルです。

ダイレクトドライブ機構による緻密なリボン送り

SDX40iリボンカセット

リボン送り制御には2モータ駆動のダイレクトドライブ方式を採用。緻密なリボン送りによりランニングコストの低減に貢献します。

省電力モデル

SDX60/128では従来機比で最大50%の省電力化に成功。エアの消費量も大幅に減らすことができ、高い環境性能を持つ次世代のサーマルプリンタとなりました。

サーマルリボン巻き数20%アップによるダウンタイム削減

SDX60/128は最大600m巻き(従来機は500m巻き)のリボンが使用可能。リボン交換のダウンタイム削減に貢献します。

強化型リボンカセットによるメンテナンス性向上

SDX60/128リボンカセット

ガイドローラの大径化等、従来のリボンカセットを大幅に強化。堅牢性をましたことで、取り扱いが容易になりました。カセット構成パーツの組み上げ方式も見直しメンテナンス性も向上しました。

カラータッチパネルコントローラ ”EUI”

カラータッチパネルコントローラ ”EUI”

操作インタフェースには、5.7インチTFT液晶を搭載したカラータッチパネルコントローラ ”EUI”を採用。より快適な操作が可能になりました。



[ 特長 ]

  • わかりやすい階層方式
  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで、機械の動作状況を明快に表示。

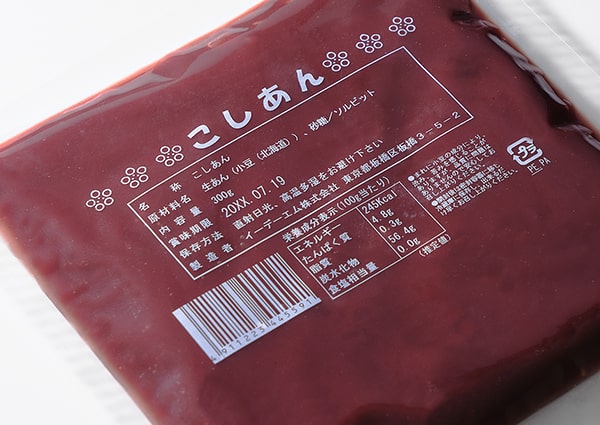

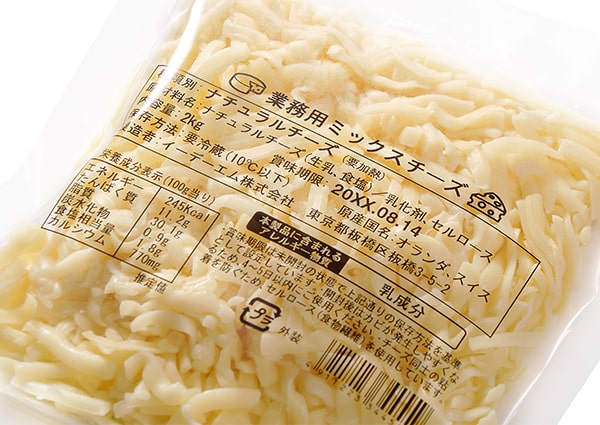

印字サンプル・使用例

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。



  • 【包装形態】
    ・縦ピロー包装
    ・小袋包装
    等の印字に適しています。
  • 【印字内容】
    ・賞味期限
    ・消費期限
    ・製造日
    ・製造時間
    ・ロット番号
    ・製造所固有記号
    ・一括表示
    等の印字に最適です。

主要スペック

型式 SDX60/128
種別 幅広高速間欠式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 42m/分 (700mm/秒)
最大印字面積 125mm(W) × 75mm(L)
フォントサイズ バリアブル
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / UPC-A / UPC-E / GS1-Data Bar
二次元コード QRコード / DataMatrix / PDF417
データメモリ コンパクトフラッシュメモリ
サーマルリボン 専用600m巻 (最大)
外部インタフェース RS232 / RS422 / 485 (オプション:ASCⅡ / Ether)
エア供給 0.6MPa以上 クリーンドライエア
エア消費量 約0.47ml/cycle
電源 AC90-264V・150VA・47-63Hz
本体重量 10.2kg
本体外形寸法 209mm(W) x 180mm(H) x 301mm(D)
機器構成 本体 / EUI / 制御BOX
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※コンパクトフラッシュメモリは米国サンディスク社の登録商標です。

※QRコードはデンソーウェーブの登録商標です。

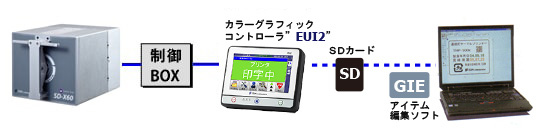

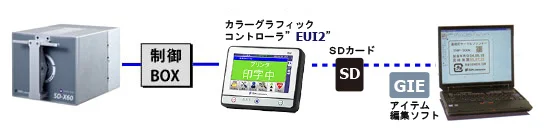

本体と関連ソフト相関図

SDX60/128本体とソフト相関図

関連動画

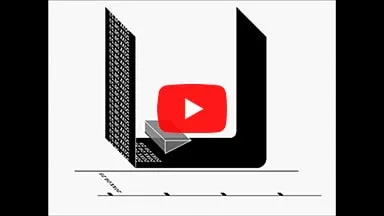

印字動作イメージ
