連続式サーマルプリンタ(THP200c)

  • 製品概要
  • 仕様等
  • 動画

高機能を標準搭載するスタンダードモデル連続式サーマルプリンタ

THP200c

THP200c

最大印字速度:25m/分

最大印字面積:53mm(W)×150mm(L)

  • 印字解像度 300dpi
  • RRS機能
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI対応

連続式サーマルプリンタ「THP200c」は、軽量コンパクトボディに、”ラジアルリボンセーブ機能”など、ハイエンドモデルクラスの高機能を標準搭載したスタンダードモデルの連続式サーマルプリンタです。

主に横ピロー包装機などの連続式包装機組込に適しています。

クリアな印字を実現するオフセットヘッド

THP200cのオフセットヘッド

長年のサーマルプリンタ開発経験から生まれた転写性に優れた効率的な印字圧により、よりクリアなプリントが実現します。

メンテナンスしやすいマグネット脱着式フロントパネル

THP200cのマグネット式脱着パネル

フロントパネルが工具不要で脱着できるマグネット式を採用。ヘッド交換作業や清掃にかかる手間が軽減し、ヘッド周りのメンテナンスが容易に行えます。

ダウンタイム削減に貢献するリボンフィード機構

THP200cのリボンフィード機構

ボタンひとつで高速フィードを可能にするリボンフィード機構を搭載。サーマルリボン交換が簡単に行え、生産現場におけるダウンタイムを大幅に短縮できます。

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルセーブ機能を使用すると印字位置がリボン幅方向にずれますが、RRSブラケット(オプション)と組み合わせることで一定の位置に印字できます。

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能使用時

ラジアルリボンセーブ機能使用時

カラータッチパネルコントローラ ”EUI”

カラータッチパネルコントローラ ”EUI”

操作インタフェースには、5.7インチTFT液晶を搭載したカラータッチパネルコントローラ ”EUI”を採用。より快適な操作が可能になりました。



[ 特長 ]

  • わかりやすい階層方式
  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで、機械の動作状況を明快に表示。

印字サンプル・使用例

印字サンプル・使用例
  • 【包装形態】
    ・横ピロー包装
    ・四方シール包装
    等の印字に適しています。
  • 【印字内容】
    ・賞味期限
    ・消費期限
    ・製造日
    ・製造時間
    ・ロット番号
    ・製造所固有記号
    等の印字に最適です。

主要スペック

型式 THP200c
種別 連続式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 25m/分 (416mm/秒)
最大印字面積 53mm(W) × 150mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1-Data Bar
二次元コード QRコード / マイクロQRコード
データメモリ コンパクトフラッシュメモリ
サーマルリボン 専用400m巻
ラジアルリボンセーブ機能 ○ (RRSブラケットはオプション)
外部インタフェース RS232 / RS485
エア供給
エア消費量
電源 AC100V/200V・485VA・50Hz/60Hz
本体重量 4.5kg
本体外形寸法 148mm(W) x 175mm(H) x 187mm(D)
機器構成 本体 / EUI / 電源BOX / エンコーダ
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※コンパクトフラッシュメモリは米国サンディスク社の登録商標です。

※QRコードはデンソーウェーブの登録商標です。

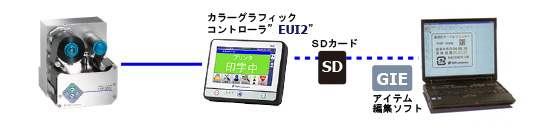

本体と関連ソフト相関図

THP200c本体と関連ソフト相関図
