間欠式サーマルプリンタ(THP3000i)

  • 製品概要
  • 仕様等
  • 動画

製造現場での生産性と信頼性がさらに向上した新世代機
スタンダードモデル間欠式サーマルプリンタ

THP3000i

THP3000i

最大印字速度:22.8m/分

最大印字面積:53mm(W)×75mm(L)

  • 印字解像度 300dpi
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI2対応
  • Generation3

間欠式サーマルプリンタ「THP3000i」は、間欠式サーマルプリンタのロングセラーモデル「THP301シリーズ」がフルモデルチェンジした新世代機です。当社新世代プリンタ規格「Generation3」に対応するほか、生産性・信頼性をさらに向上させる新機能を搭載し、製造現場のニーズにお応えします。従来機との互換性を考慮した設計により、既存ラインへの組込みも容易に行えます。

主に縦ピロー包装機などの間欠式包装機組込に適しています。

自動ロック機能を初搭載したカセットユニット採用

THP3000iのカセット

従来機でも好評のカセット式を採用。サーマルリボンの素早い交換を実現し、ダウンタイムの削減に貢献します。
またカセットユニットには、本機が初となる「自動ロック機能」を新たに搭載。カセットを装着すると自動でロックがかかるため、閉め忘れを防止するほかカセットの着脱も容易になりました。

製造現場のニーズに応える新機能を搭載

リボン巻き数80%アップでダウンタイム削減

リボン巻き数80%アップでダウンタイム削減

サーマルリボンは最大で720m巻き(従来機は400m巻き)まで対応。対応リボン長を長尺化したことでリボン交換の頻度を抑え、製造現場での生産性向上に貢献します。

プリントヘッドをワンタッチで交換可能

THP3000iのプリントヘッドワンタッチ脱着機構

プリントヘッドの脱着機構はマグネット式を採用。ワンタッチでの交換が可能で、プリントヘッド交換の作業性が大幅に向上します。作業時にビスなどの部品を紛失するリスクもなく、生産現場の安全性も向上します。

高耐久・省配線設計で信頼性が向上

THP3000iのフレキシブル基板

屈曲性に優れたフレキシブル基板の採用により、ヘッドケーブルの耐久性が向上。配線数を大幅に削減した省配線設計と、各種信号線に差動信号方式を採用したことで耐ノイズ性を強化。装置全体の信頼性が向上しました。

低温環境でも安定した初期印字を実現

THP3000iのプレヒート機能

寒冷地や冬場の朝の始業時でも、立ち上がり時から安定した印字を実現するプレヒート機能を搭載。融点の高いサーマルリボンでも、素早く所定の温度に到達します。これによりヘッドのコンディションも保たれやすく、より安定した運用が可能です。

※写真はTHP2000cのものになります

印字品位および安定性の向上

THP2000cの高品質な印字

次世代型のGen3制御・演算装置採用により、スムースドライブが実現。当社新技術DEM-Techに加え、リボン送りのライン速度追従性向上により、総合的に印字品位の向上と安定に貢献します。

従来機との互換性を考慮した本体部設計

取付金具は従来機「THP301シリーズ」の金具を流用可能

THP3000iの本体部は従来機(THP301・THP301L)との互換性を考慮して設計。従来機「THP301シリーズ」の取付金具が流用可能なため、既存ラインへの取付が容易に行えるほか、機種更新時の廃棄を最小限に抑え、資源の有効活用に貢献します。

イーデーエムの新世代プリンタ規格「Generation3」モデル

次世代型のGen3に準拠した制御・演算装置を採用したことにより高速処理が実現。印字内容に応じた最適な通電エネルギー補正を行う当社独自のDEM-Tech(Dot Energy Management Technology)技術と合わせ、印字品位のさらなる向上を実現しました。このほかにも安定性・信頼性・メンテナンス性が向上、IoTにも対応する新世代のサーマルプリンタです。

印字品位・安定性向上

・Gen3高処理能力
・スムースドライブ

・DEM-Tech
・プレヒート機能

信頼性向上

・省配線
・フレキシブル基板

・耐ノイズ強化

メンテナンス性向上

・ワンタッチヘッド脱着機構

IoT対応

・NTP(時刻同期機能)

カラータッチパネルコントローラ ”EUI2”

カラータッチパネルコントローラ EUI2;

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。



[ 特長 ]

  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで機械の動作状況を明快に表示
  • アイテム名、キーワードなどによるアイテム検索機能
  • プレビュー画面での実寸表示対応
  • 記録メディアにはSDカード採用

印字サンプル・使用例

印字サンプル・使用例



サーマルプリンタでの白印字サンプル

【カラー印字】

白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。

サーマルプリンタでのカラー印字

主要スペック

型式 THP3000i
種別 間欠式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 22.8m/分 (380mm/秒)
最大印字面積 53mm(W) × 75mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar
二次元コード QRコード / マイクロQRコード / DataMatrix
データメモリ SDカード
サーマルリボン 専用720m巻(最大)
外部インタフェース RS232C / RS422 / Ether (オプション)
エア供給
エア消費量
電源 AC100V/200V・50Hz/60Hz
消費電力 420W
本体重量 6.8kg
本体外形寸法 210mm(W) x 183mm(H) x 272mm(D)
機器構成 本体 / EUI2 / 電源BOX
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

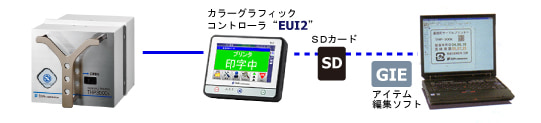

本体と関連ソフト相関図

THP3000i本体と関連ソフト相関図

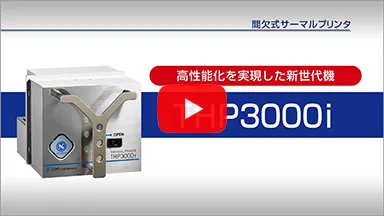

THP3000iデモ動画(解説付き)

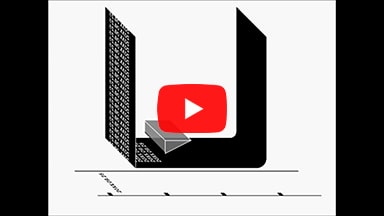

印字動作イメージ
