連続式サーマルプリンタ(THP2000c)

  • 製品概要
  • 仕様等
  • 動画

カセットユニット採用・新世代機として高性能化を実現した
ミドルクラス連続式サーマルプリンタ

THP2000c

THP2000c

最大印字速度:30m/分

最大印字面積:53mm(W)×150mm(L)

  • 印字解像度 300dpi
  • RRS機能
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI2対応
  • Generation3

連続式サーマルプリンタ「THP2000c」は、カセットユニットを採用した新世代機のミドルクラスモデルサーマルプリンタです。
制御全般を新設計したことで、当社新世代プリンタ規格「Generation3」モデルとして高性能化を実現。印字品位・安定性の向上、信頼性向上、メンテナンス性向上、IoT対応などにより、生産現場の生産性向上・品質向上に貢献いたします。

主に横ピロー包装機などの連続式包装機組込に適しています。

ダウンタイムを削減するカセットユニット採用

THP2000cのカセットユニットと本体

上位機種で好評のカセットユニットをミドルクラス連続式でも採用。サーマルリボンの素早い交換を実現し、ダウンタイムの削減に貢献します。

生産効率を高めるメンテナンス性と信頼性が向上

プリントヘッドをワンタッチで交換可能

THP2000cのプリントヘッドワンタッチ脱着機構

プリントヘッドの脱着機構はマグネット式を採用。ワンタッチでの交換が可能で、プリントヘッド交換の作業性が大幅に向上します。作業時にビスなどの部品を紛失するリスクもなく、生産現場の安全性も向上します。

リボン退避機構による円滑なカセット装着

THP2000cのリボン退避機構

カセットのロックを開閉すると同時に、リボンの退避機構が連動して作動。カセット装着時にサーマルリボンの引っかかりを防ぎ、スムースなカセット交換を実現します。

高耐久・省配線設計で信頼性が向上

THP2000cのフレキシブル基板

屈曲性に優れたフレキシブル基板の採用により、ヘッドケーブルの耐久性が向上。配線数を大幅に削減した省配線設計と、各種信号線に差動信号方式を採用したことで耐ノイズ性を強化。装置全体の信頼性が向上しました。

キャリブレーション時間の短縮

THP2000cのキャリブレーション時間の短縮

カセット装着時のリボンキャリブレーション時間が、当社従来カセット機比で最大85%短縮。リボン交換時の作業効率向上に貢献します。

新機能搭載で印字品位が向上・安定

印字品位および安定性の向上

THP2000cの高品質な印字

次世代型のGen3制御・演算装置採用により、スムースドライブが実現。当社新技術DEM-Techに加え、リボン送りのライン速度追従性向上により、総合的に印字品位の向上と安定に貢献します。

低温環境でも安定した初期印字を実現

THP2000cのプレヒート機能

寒冷地や冬場の朝の始業時でも、立ち上がり時から安定した印字を実現するプレヒート機能を搭載。融点の高いサーマルリボンでも、素早く所定の温度に到達します。これによりヘッドのコンディションも保たれやすく、より安定した運用が可能です。

イーデーエムの新世代プリンタ規格「Generation3」モデル

次世代型のGen3に準拠した制御・演算装置を採用したことにより高速処理が実現。印字内容に応じた最適な通電エネルギー補正を行う当社独自のDEM-Tech(Dot Energy Management Technology)技術と合わせ、印字品位のさらなる向上を実現しました。このほかにも安定性・信頼性・メンテナンス性が向上、IoTにも対応する新世代のサーマルプリンタです。

印字品位・安定性向上

・Gen3高処理能力
・スムースドライブ

・DEM-Tech
・プレヒート機能

信頼性向上

・省配線
・フレキシブル基板

・耐ノイズ強化

メンテナンス性向上

・ワンタッチヘッド脱着機構

IoT対応

・NTP(時刻同期機能)

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルリボンセーブ機能を使用すると印字位置がリボン幅方向にずれますが、RRSブラケット(オプション)と組み合わせることで一定の位置に印字できます。

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能使用時

ラジアルリボンセーブ機能使用時

カラータッチパネルコントローラ ”EUI2”

カラータッチパネルコントローラ EUI2;

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。



[ 特長 ]

  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで機械の動作状況を明快に表示
  • アイテム名、キーワードなどによるアイテム検索機能
  • プレビュー画面での実寸表示対応
  • 記録メディアにはSDカード採用

印字サンプル・使用例

印字サンプル・使用例



サーマルプリンタでの白印字サンプル

【カラー印字】

白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。

サーマルプリンタでのカラー印字

主要スペック

型式 THP2000c
種別 連続式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 30m/分 (500mm/秒)
最大印字面積 53mm(W) × 150mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar
二次元コード QRコード / マイクロQRコード / DataMatrix
データメモリ SDカード
サーマルリボン 専用400m巻(最大)
ラジアルリボンセーブ機能 ○ (RRSブラケットはオプション)
外部インタフェース RS232C / RS422 / Ether (オプション)
エア供給
エア消費量
電源 AC100V/200V・50Hz/60Hz
消費電力 420W
本体重量 5.3kg
本体外形寸法 156mm(W) x 181.5mm(H) x 253mm(D)
機器構成 本体 / EUI2 / 電源BOX
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

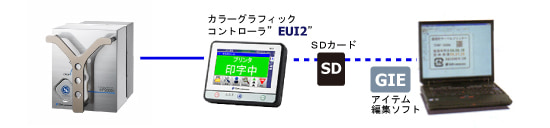

本体と関連ソフト相関図

THP2000c本体と関連ソフト相関図

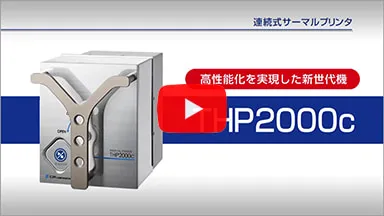

THP2000cデモ動画(解説付き)

印字動作イメージ

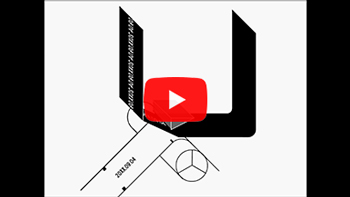

流れ印字動作イメージ

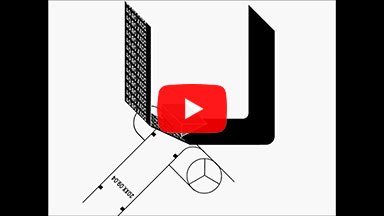

直角印字動作イメージ

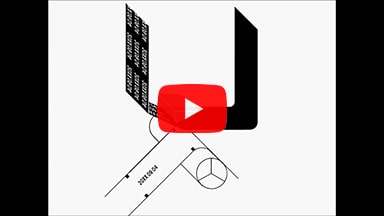

ラジアルリボンセーブ機能動作イメージ
