製品上面へのラベル自動貼りを手軽に実現する
上面貼りラベラー

LMUe6000-JM

LMUe6000NR12-JM

LMUe6000-JM

ラベル繰り出し速度：2m/分～ 25m/分

[ラベル仕様 (標準)]

台紙巾　　：18mm ～125mm

ラベル巾　：15mm ～120mm

ラベル長さ：15mm ～200mm

ロール外径：Φ300mm（表巻）

紙管内径　：Φ75mm

本体ログ機能
ラベル長自動計測
品種登録
EUI2対応
可変速コンベヤ採用

「LMUe6000-JM」は、製品の上面にラベル貼りを行うための汎用タイプ(標準機)の上面貼りラベラーです。生産現場で使いやすい便利な機能を搭載し、包装後工程での製品上面への手軽なラベリングを実現します。
コンベヤなしのスタンドタイプ、プリンタ搭載タイプもラインナップし、用途に合わせてお選びいただけます。パッケージ化されているので短納期での導入も可能です。

お客様のニーズに合わせたオーダーメイド(特殊機)の上面貼り用ラベラーのご提案も可能です。

「LMUe6000-JM」活用事例のご紹介はこちら

上面貼り用ラベラー　ラベル貼付イメージ・用途例

【用途例】
・アイスクリーム・ゼリー・プリン等の各種カップ容器のフタへのラベル貼り
・小箱・化粧箱等の天面へのラベル貼り
・トレー容器へのラベル貼り
・ボトル天面へのラベル貼り

「LMUe6000-JM」活用事例のご紹介はこちら

便利な機能・特長

本体ログ機能
ラベル長自動計測
品種登録
タッチパネル
可変速コンベヤ

本体ログ機能でトラブル発生時も安心

本体操作ログ、エラーログをそれぞれ最新3,000件保持します。万が一、トラブルが発生した際に原因究明が迅速に行えます。

オートティーチング機能でラベル交換がスムーズ

ラベル交換時はオートティーチングによりラベル長を自動計測、煩わしいラベル長登録が不要です。ラベル頭出しもワンタッチで可能です。

ラベル貼付位置などの設定が品種毎に登録可能

ラベル貼付位置などを品種登録することで、製品毎の各種設定を簡単に呼び出すことが可能です。

タッチパネルで簡単操作

ラベリングマシン本体は、カラータッチパネルコントローラ”EUI2”で簡単に操作可能。品種切り替えもタッチパネルで簡単に選択できます。

生産能力に合わせたコンベヤ速度の設定が可能

コンベヤは可変速タイプを採用。工場の生産能力に合わせた速度の設定が可能です。

選べるバリエーションとシンプル設計で多種多様な場面で使用可能

LMUe6000-JMでは、手軽に利用できるコンベヤ付きタイプのほか、生産ラインの組込みに適したコンベヤなしのスタンドタイプもご用意しております。また、ラベルに日付等を印字しての貼り付けが可能な、サーマルプリンタ同時搭載にも対応します。

コンベヤタイプ

コンベヤに製品を置くだけで簡単に上面貼りが行えます。

オフラインでのラベル貼付作業に最適です。

【使用例】

・小ロット生産品や季節製品へのラベル貼付

スタンドタイプ

生産ラインへの組込みに適したコンベヤのないスタンドタイプです。
既存の生産ラインに横づけすることで、手軽にインラインでのラベル貼付を実現します。

【使用例】

・キャンペーン時のみ貼付するワンポイントラベルの大量貼付

プリンタ搭載コンベヤタイプ

間欠式サーマルプリンタを同時搭載したコンベヤタイプです。日付や各種バーコードを鮮明に印字してのラベル貼付が可能です。

【使用例】

・オフラインで、商品ラベルに賞味期限を印字しながらのラベル貼付

プリンタ搭載スタンドタイプ

間欠式サーマルプリンタを同時搭載したスタンドタイプです。日付や各種バーコードを鮮明に印字してのラベル貼付が可能です。

【使用例】

・既存の生産ラインで、商品ラベルに賞味期限を印字しながらのラベル貼付

カラータッチパネルコントローラ ”EUI2”

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。

[ 特長 ]

運転操作やアイテム切り替え、パラメータ設定が簡単
トップ（運転）画面では大きな文字とアイコンで機械の動作状況を明快に表示
アイテム名、キーワードなどによるアイテム検索機能
記録メディアにはSDカード採用

主要スペック

型式	LMUe6000NS12-JM(左→右搬送) LMUe6000NR12-JM(右→左搬送)
種別	コンベヤ付き上面貼りラベリングマシン
品種登録数	200
ラベル繰り出し速度(貼付能力)	2m/分～ 25m/分
ラベル仕様 *1	台紙巾　　：18mm ～ 125mm ラベル巾　：15mm ～ 120mm ラベル長さ：15mm ～ 200mm（使用条件により500mmまで設定可）ロール外径：Φ300mm（表巻）紙管内径　：Φ75mm
コンベヤ仕様 *2	ベルト巾　：200mm ベルト長さ：1000mm 速度　　　：7m/分～ 25m/分 (可変速) 搬送製品巾：40mm ～ 195mm 搬送製品高：40mm ～ 145mm
コンベヤ搬送高さ *2	775mm ～ 855mm (アジャストボルト調整)
駆動方式	ステッピングモータ
電源	本体　　：AC100V-240V・140VA・50Hz/60Hz コンベヤ：AC100V・25VA・50Hz/60Hz
システム全体重量	約67kg (本体重量含む)
使用環境	温度：5℃～40℃　湿度：90％未満（結露無きこと）
オプション	800mm長コンベヤ

＊1上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

＊2上記仕様はコンベヤタイプの標準仕様です。コンベヤ巾、長さ、高さ等のカスタマイズにより上記以外の製品巾、高さにも対応可能な場合がございます。詳しくは最寄の営業所までお問い合わせください。

※上記仕様は、コンベヤタイプの仕様となります。

※上記仕様は、使用条件、環境などにより異なる場合がございます。

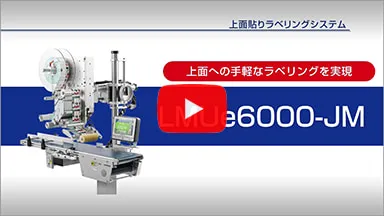

LMUe6000-JMデモ動画

製品の上面（天面）にラベルを貼り付けるための上面貼り用ラベラー

本システムは、カップ容器や小箱・化粧箱、トレー容器等の上面にラベルを貼り付けるための上面貼り用ラベラーの一例です。オフラインでのラベリングや生産ライン後工程でのラベリングに最適です。

このほか、イーデーエムでは、上面貼り用ラベリングシステムを、お客様のご要望に合わせてオーダーメイドでご提案いたします。
