選べる5つの貼付方式など拡張性豊かなスタンダードラベラー

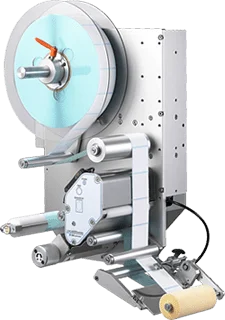

スタンダードラベラー(LMUe6000シリーズ)

LMUe6000 series

ラベル繰り出し速度:2m/分 ~ 25m/分

[ラベル仕様 (標準)]

台紙巾  :18mm ~125mm

ラベル巾 :15mm ~120mm

ラベル長さ:15mm ~200mm

ロール外径:Φ300mm (表巻)

紙管内径 :Φ75mm

※上記はローラ貼り(LMUe6000N)での仕様となります。

  • 選べる貼り付け方式
  • ラベル長自動計測
  • 本体ログ機能
  • 速度自動検出機能
  • 堅牢設計
  • EUI2対応
LMUe6000側面貼り設置例

側面貼り設置例

「LMUe6000シリーズ」は標準的なタイプのラベラーです。
選べる5つの貼り付け方式をラインナップし、ニーズに合わせて選択が可能です。オートティーチング機能や、速度自動検出機能(オプション)などの機能を搭載し、使いやすさにも優れています。
拡張性豊かなLMUe6000シリーズは、ラベル貼りの様々な課題改善に貢献します。

選べる貼り付け方式

LMUe6000シリーズでは、5つのラベル貼り付け方式をご用意。様々な生産ライン、製品の形状、ラベル貼付位置などに柔軟に対応が可能です。

ローラ貼り(LMUe6000N)

ローラ貼り(LMUe6000N)貼り付け部

搬送する商品を止めずに圧着しながら貼り付けます。

最もスタンダードな貼り付け方式です。



【主な用途・対象物】

・各種容器への商品ラベル貼り
・円筒容器側面への胴巻き貼り
・内容物充填前の空袋へのラベル貼り

シリンダ貼り(LMUe6000A)

シリンダ貼り(LMUe6000A)貼り付け部

シリンダ先端に吸着されたラベルを押し付けることで貼り付けます。

停止している製品に高精度な貼り付けが可能です。



【主な用途・対象物】

・工業製品、部品など、高い貼付位置精度を求める製品
・凹部へのラベル貼り

エアブロー貼り(LMUe6000B)

エアブロー貼り(LMUe6000B)貼り付け部

エアでラベルを吹き付けることで貼り付けます。

高低差のある製品への貼り付けに適しています。



【主な用途・対象物】

・軽量物へのPOPラベル貼り
・搬送される製品までの距離が一定でないラインでのラベル貼り

シリンダジェット貼り(LMUe6000CJ)

シリンダジェット貼り(LMUe6000CJ)貼り付け部

シリンダで製品に近づけ、エアで吹き付けることで貼り付けます。

軽量物へ搬送を止めずに貼る場合に適しています。



【主な用途・対象物】

・搬送コンベヤにラベリングマシン本体を近接させて設置することが難しいラインでのラベル貼り

プレスジェット貼り(LMUe6000PJ)

プレスジェット貼り(LMUe6000PJ)貼り付け部

シリンダで製品に押し付けると同時にエアジェットで吹き付けることで貼り付けます。

湾曲した面へ確実に貼り付ける用途に最適です。



【主な用途・対象物】

・ラベル貼付面の形状が安定しない製品へのラベル貼り

便利な機能・特長

  • タッチパネル
  • ラベル長自動計測
  • 本体ログ機能
  • 速度自動検出
  • 堅牢設計

01

タッチパネルで簡単操作、品種呼び出しも簡単

カラータッチパネルコントローラ「EUI2」で簡単に操作可能。ラベル貼り付け位置などを品種登録することで、製品ごとの各種設定を簡単に呼び出すことができます。

02

オートティーチング機能でラベル交換がスムーズ

ラベル交換時はオートティーチングによりラベル長を自動計測、煩わしいラベル長計測が不要です。ラベル頭出しもワンタッチで可能です。

03

本体ログ機能でトラブル発生時も安心

本体操作ログ、エラーログをそれぞれ最新3,000件保持します。万が一、トラブルが発生した際に原因究明が迅速に行えます。

04

速度自動検出機能(オプション)

エンコーダシステムを使うことなく、製品の移動速度を自動検出できるので、既存コンベヤにもボルトオンで搭載が可能です。

05

堅牢設計

製造現場での稼働を想定して設計された信頼性の高い機器です。

カラータッチパネルコントローラ ”EUI2”

カラータッチパネルコントローラ EUI2;

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。



[ 特長 ]

  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで機械の動作状況を明快に表示
  • アイテム名、キーワードなどによるアイテム検索機能
  • 記録メディアにはSDカード採用

主要スペック

ローラ貼り

型式 LMUe6000N
貼り付け方式 ローラ貼り
ラベル繰り出し速度 2m/分 ~ 25m/分
貼り付け能力 270枚/分
※ラベルピッチ:53mm、ラベル繰り出し速度:25m/分時
ラベル仕様 *

台紙巾  :18mm ~ 125mm

ラベル巾 :15mm ~ 120mm

ラベル長さ:15mm ~ 200mm(使用条件により500mmまで設定可)

ロール外径:Φ300mm (表巻)

紙管内径 :Φ75mm

電源 AC100V~240V・140VA・50Hz/60Hz
本体重量 20.4kg
本体寸法 479.5mm(L) x 608.7mm(H) x 290mm(D)
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション 巾広仕様 / サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ

上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

シリンダ貼り

型式 LMUe6000A
貼り付け方式 シリンダ貼り
※シリンダストローク:200mm、有効ストローク:177mm以下
ラベル繰り出し速度 2m/分 ~ 20.5m/分
貼り付け能力 31枚/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時
ラベル仕様 * 台紙巾  :18mm ~ 125mm
ラベル巾 :15mm ~ 120mm
ラベル長さ:15mm ~ 120mm
ロール外径:Φ300mm (表巻)
紙管内径 :Φ75mm
機能 糊切りシリンダ / 2段階吸着
電源 AC100V~240V・140VA・50Hz/60Hz
エア消費量 91.6L/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、能力:31 ヶ/分時
本体重量 33.6kg
本体寸法 646mm(L) x 585mm(H) x 290mm(D)
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ

上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

エアブロー貼り

型式 LMUe6000B
貼り付け方式 エアブロー貼り
※吹付距離:20mm~30mm
ラベル繰り出し速度 2m/分 ~ 20.5m/分
貼り付け能力 75枚/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms時
ラベル仕様 * 台紙巾  :18mm ~ 125mm
ラベル巾 :15mm ~ 120mm
ラベル長さ:15mm ~ 120mm
ロール外径:Φ300mm (表巻)
紙管内径 :Φ75mm
機能 糊切りシリンダ / 2段階吸着
電源 AC100V~240V・140VA・50Hz/60Hz
エア消費量 170.6L/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力75ヶ/分時
本体重量 25.4kg
本体寸法 601mm(L) x 585mm(H) x 290mm(D)
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ

上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

シリンダジェット貼り

型式 LMUe6000CJ
貼り付け方式 シリンダジェット貼り
※シリンダストローク:200mm、有効ストローク:182mm以下、吹付距離:10mm以下
ラベル繰り出し速度 2m/分 ~ 20.5m/分
貼り付け能力 32枚/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時
ラベル仕様 * 台紙巾  :18mm ~ 125mm
ラベル巾 :15mm ~ 120mm
ラベル長さ:15mm ~ 120mm
ロール外径:Φ300mm (表巻)
紙管内径 :Φ75mm
機能 糊切りシリンダ / 2段階吸着 / ストローク制限
電源 AC100V~240V・140VA・50Hz/60Hz
エア消費量 120.7L/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力:32 ケ/分時
本体重量 32.8kg
本体寸法 646mm(L) x 585mm(H) x 319mm(D)
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ

上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

プレスジェット貼り

型式 LMUe6000PJ
貼り付け方式 プレスジェット貼り
※シリンダストローク:200mm、有効ストローク:177mm以下
ラベル繰り出し速度 2m/分 ~ 20.5m/分
貼り付け能力 31枚/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時
ラベル仕様 * 台紙巾  :18mm ~ 125mm
ラベル巾 :15mm ~ 120mm
ラベル長さ:15mm ~ 120mm
ロール外径:Φ300mm (表巻)
紙管内径 :Φ75mm
機能 糊切りシリンダ / 2段階吸着
電源 AC100V~240V・140VA・50Hz/60Hz
エア消費量 118.2L/分
※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力:31 ケ/分時
本体重量 33.6kg
本体寸法 646mm(L) x 585mm(H) x 319mm(D)
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ

上記仕様以外のラベルについても対応可能な場合がございますので、最寄の営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

LMUe6000PJ(プレスジェット貼り)デモ動画

貼り付け方式

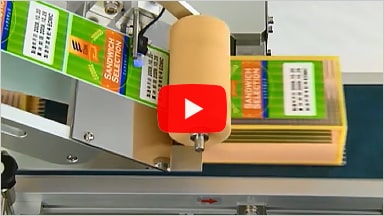

ローラ貼り

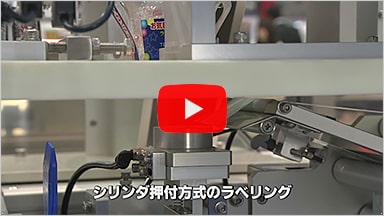

シリンダ貼り

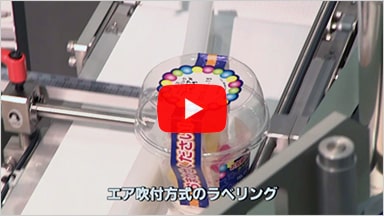

エアブロー貼り
