高性能かつ多彩なバリエーションで様々な生産ラインに適合

CO2レーザーマーカーLinx CSL30 機械写真

Linx CSL30

最大印字速度:900m/分

最大印字エリア:439mm×601mm

  • 優れた拡張性
  • 高速・高精細印字
  • 高耐久構造・長寿命設計
  • 快適な操作性
  • バーコード対応
  • QRコード対応
  • 最大出力30W
  • 中速・高速ライン向き

「Linx CSL30」は、標準タイプのCO2レーザーマーカーです。最大出力は30Wで、紙・樹脂・ガラス・PETなど幅広い素材に対して、クリアで高精細な印字が可能です。

様々な生産ラインにフィットする"優れた拡張性"、クリアな印字を最大印字速度900m/分で実現する"高速・高精細印字"、長期間にわたる安定稼働を実現する"高耐久構造・長寿命設計"、カラータッチパネルユーザーインタフェースによる"快適な操作性"などにより、様々な生産現場のニーズにお応えします。

様々な生産ライン・幅広い素材に対応する優れた拡張性

CSL30は、3種類のマーキングヘッド、豊富なレンズ種類、3つのレーザー波長をご用意。お客様のご要望に合わせったセッティングにより、様々なラインに対応が可能です。



3種類のマーキングヘッド

CSL30は、一般的な印字、小文字の印字、ワイドエリア(多列印字)に適した3種類のマーキングヘッドをご用意。最適なマーキングヘッドを導入段階でお選びいただけます。
また、マーキングヘッドと本体の距離・取付方向を変更するためのビームデリバリアームもオプションでご用意し、生産ラインへの柔軟な組み込みを実現します。

CO2レーザーマーカーLinx CSLシリーズ マーキングヘッドSHC60での印字サンプル
SHC60(スタンダードスポット)
一般的な印字に適したスポット。



CO2レーザーマーカーLinx CSLシリーズ マーキングヘッドSHC100での印字サンプル
SHC100(スモールスポット)
小文字の印字に適したスポット。



CO2レーザーマーカーLinx CSLシリーズ マーキングヘッドSHC150での印字イメージイラスト
SHC150(ワイドエリア対応)
大面積印字・多列印字向け。

豊富なレンズバリエーション

CO2レーザーマーカーLinx CSL30 レンズイメージ写真

CSL30は各マーキングヘッドに対し豊富なレンズバリエーションをご用意。用途や設置環境に適した面積、焦点距離を選ぶことができます。

3つのレーザー波長

CSL30は多種多様な素材、用途での最適な印字を実現するために、レーザー光の波長を3タイプご用意。目的に合わせてお選びいただけます。

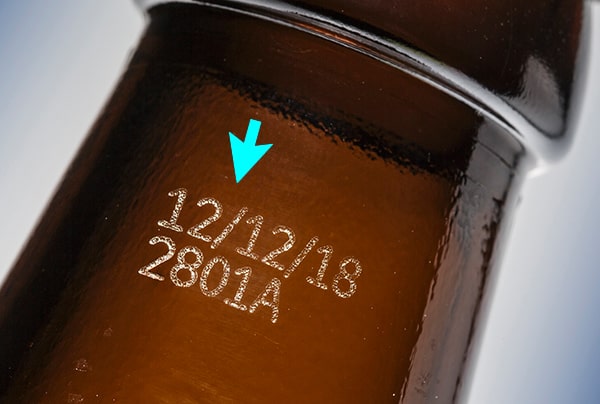

CO2レーザーマーカーLinx CSL30 波長10.6μmの印字サンプル
10.6μm
紙、樹脂、ガラスなど幅広い素材に対応。



CO2レーザーマーカーLinx CSL30 波長10.2μmの印字サンプル
10.2μm(オプション)
ラミネートされた紙への印字に最適。

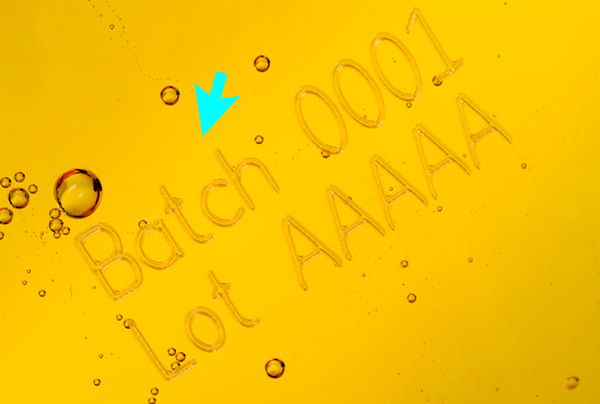

CO2レーザーマーカーLinx CSL30 波長9.3μmの印字サンプル
9.3μm(オプション)
PET素材への視認性の高い印字が可能。

最大印字速度900m/分の高速印字・高精細印字

デジタルガルバノコントロールテクノロジー・デュアルプロセッサの搭載により、CSL30はクリアで高精細な印字能力を保ちながら、最大印字速度900m/分、最大で2,000文字/秒の高速印字を実現します。

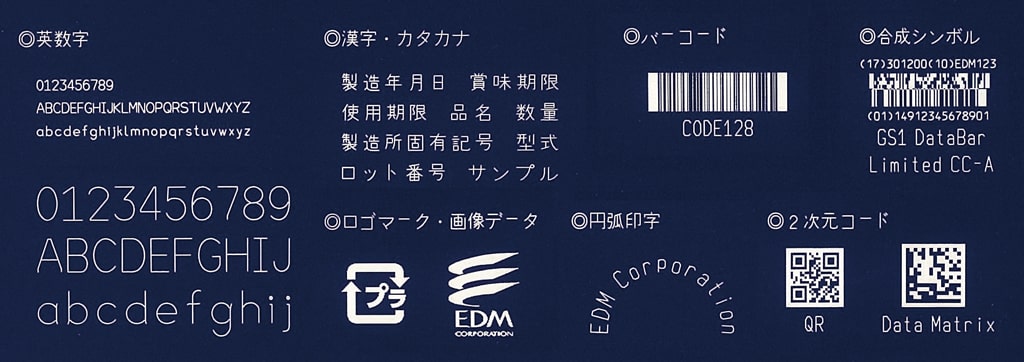

多様な印字を高精細に実現

小文字から、GS1 DataBarをはじめとした各種バーコード、二次元コードまで多様な印字に対応します。

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。



CO2レーザーマーカーLinx CSL30 印字サンプル

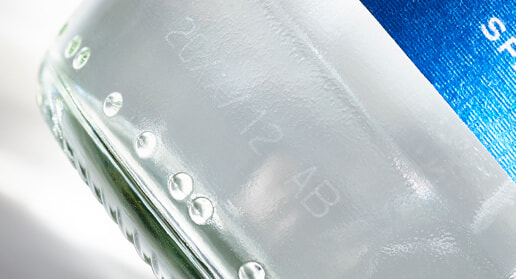

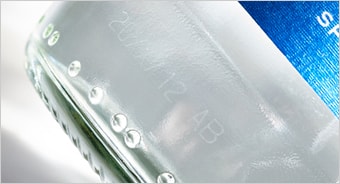

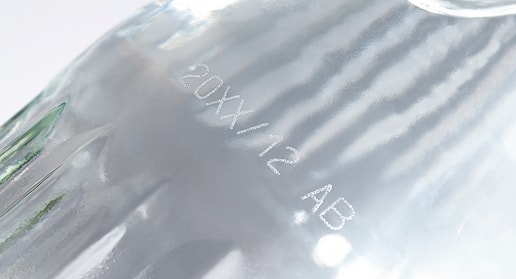

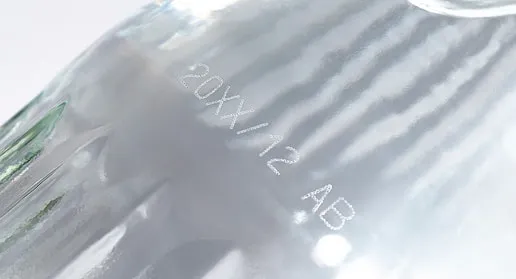

マイクロクラック印字

独自のレーザー印字技術によるマイクロクラック印字は、ガラスなどの透明体に対し、視認性の高い印字が可能です。

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。



マイクロクラック印字

通常印字

高耐久構造・長寿命設計

CO2レーザーマーカーLinx CSL30 高耐久構造・長寿命設計イメージ写真

ボディには強化アルミ、およびステンレス製筐体を採用。さらに部品点数を極力削減して、メンテナンス性が向上したことも、長寿命化につながります。



  • ヘッド部分は、高レベルな防塵・防水仕様を示す「IP65」に準拠。粉じんなどからガルバノミラーを保護すると同時に、水気や熱気がこもる環境にも耐えうる構造。
  • ボディ部分は、筐体内の空気の流れを考慮した設計により、効率的に発振管を冷却。継続して高いパフォーマンスを維持できる構造により長寿命化を実現。
  • より過酷な環境下での使用に耐えうる「IP65」仕様もラインナップ(オプション)。

快適な操作性

CO2レーザーマーカーLinx CSL30 カラータッチパネルユーザーインタフェースLinx Vision

操作インタフェースには、誰でも直感的に使いこなせるカラータッチパネルユーザーインタフェース「Linx Vision」を採用。「Linx Vision」1台で最大4台まで操作可能なので、複数台での多列印字にも対応できます。



  • 直感的でわかりやすい操作画面を採用し、日常の運転操作からラインにあわせたパラメータ設定までが簡単に行えます。
  • PCがなくても印字アイテム編集が可能です。日付、バーコード、ロゴなど様々な印字アイテムを簡単に作成できます。

導入完全サポート体制

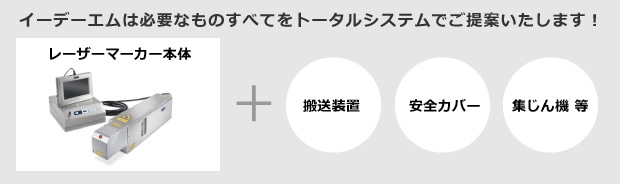

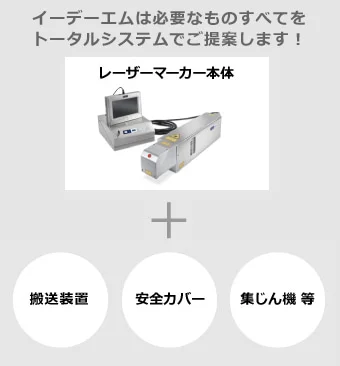

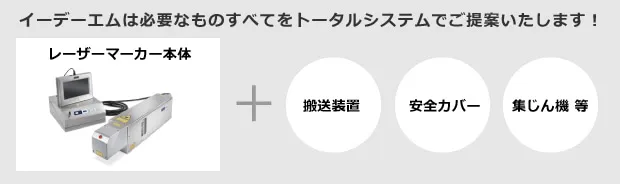

レーザーマーカー導入には、本体の他に搬送装置、安全カバー、集じん機などの付帯設備が必要です。イーデーエムでは、機器選定から付帯設備まで必要なものをトータルシステムでご提案いたします。CO2レーザーマーカーが初めてのお客様でも、安心して導入いただけます。



Linx CSL30 トータルシステムでご提案イメージ図

Linx CSL30 トータルシステムでご提案イメージ図

印字事例(CSL30/CSL60共通)

紙・樹脂・ガラス・PETなど幅広い素材に対してクリアで高精細な印字が可能です。

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。

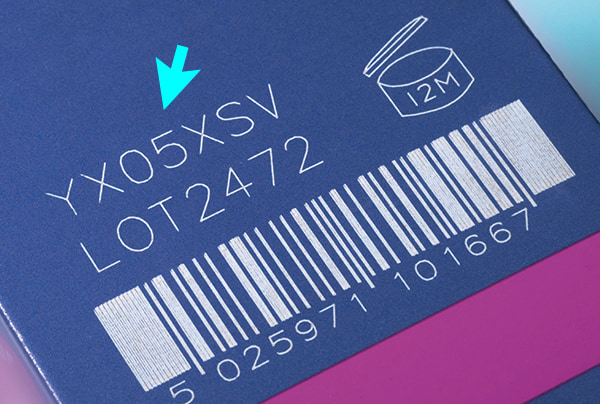

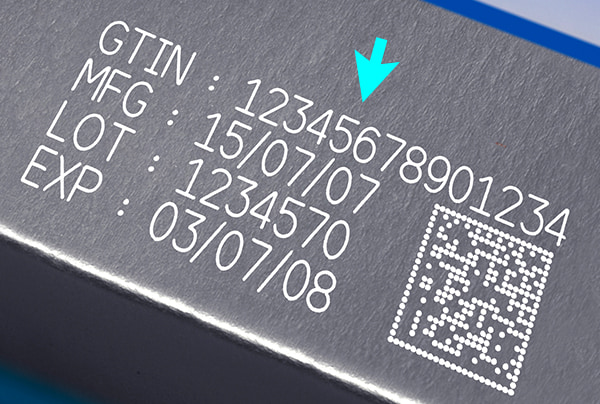

カートン(バーコード)

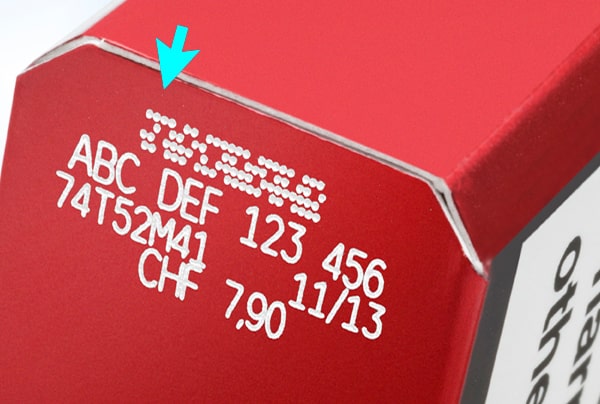

カートン(データマトリックス)

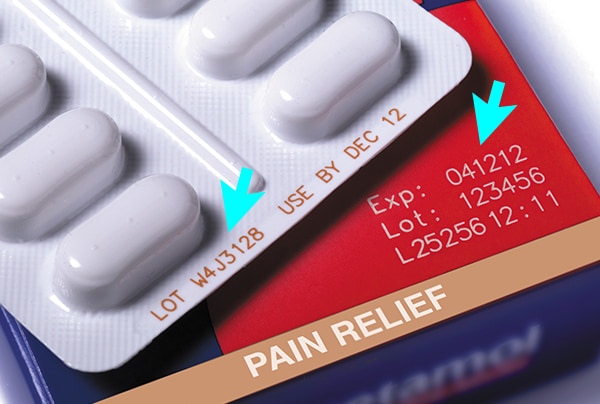

PTPシート

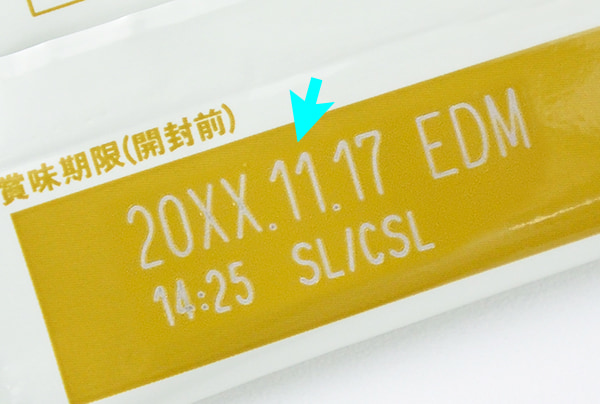

スティック包装(アルミフイルム)

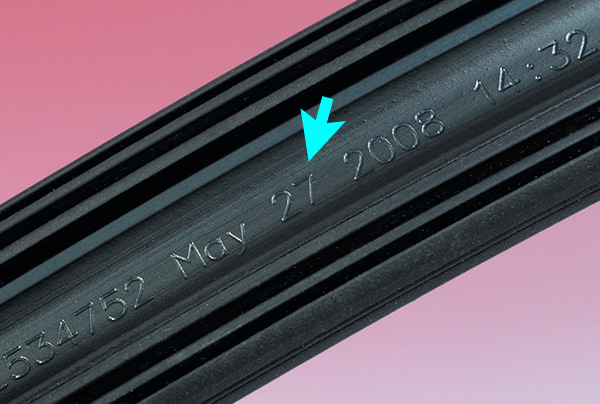

ワイパーブレード

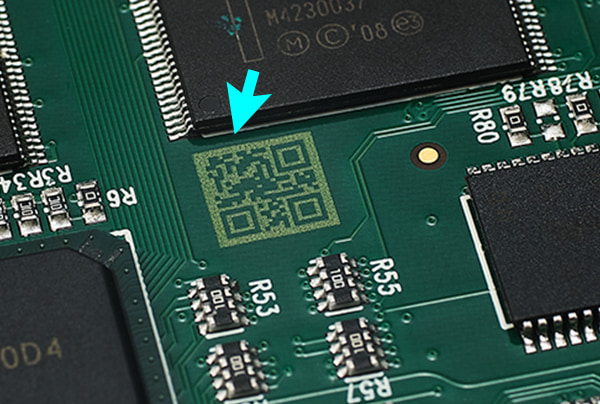

プリント基板

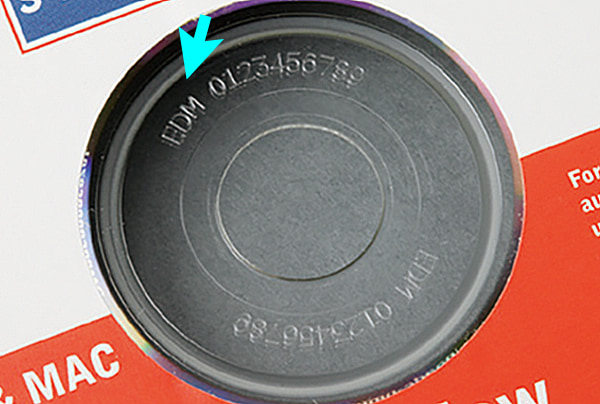

CD-R

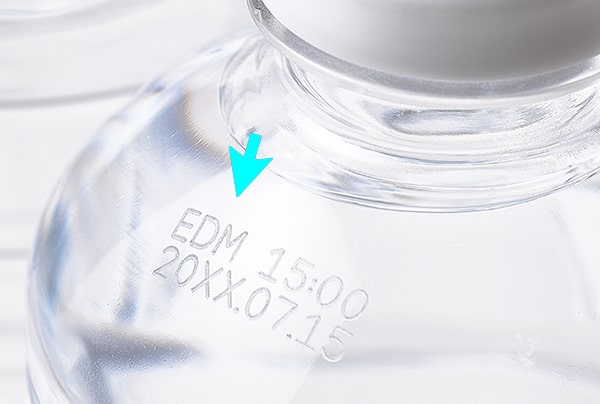

樹脂ボトル

用途事例(CSL30/CSL60共通)

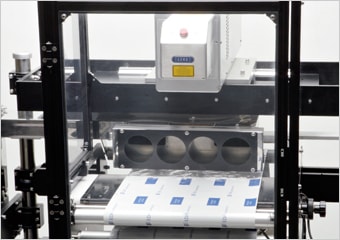

CO2レーザーマーカーLinx CSL30/60 用途事例(多列包装機への組み込み)

多列包装機への組み込み

広角印字エリアを活用し、多列包装機に組み込むことで、スティック包装、ブリスタ包装などへの多列印字が可能。包装機に組み込むブラケット、安全カバー、集じん機等の周辺機器まで総合的にご提供します。

CO2レーザーマーカーLinx CSL30/60 用途事例(飲料ラインへの組み込み)

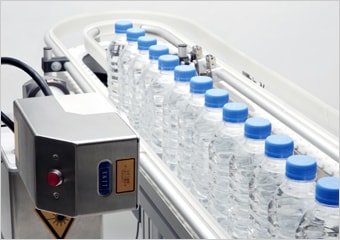

飲料ラインへの組み込み

高速で流れる飲料ラインでの日付、ロット印字が可能。レーザー波長を9.3μmにすることでPET材質にも明瞭な印字を実現。インクジェット方式に比べ、設備メンテナンス時のダウンタイムが大幅に減少します。

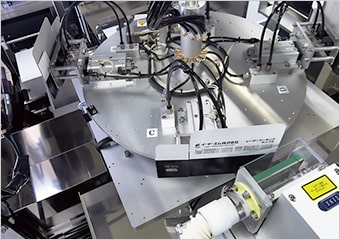

CO2レーザーマーカーLinx CSL30/60 用途事例(成形前カートン捺印装置)

成形前カートン捺印装置

成形前のカートンにバーコードや期限日等をレーザーマーカーで印字、検査を行う製薬業界向けシステム。GS1データバーも高精度に印字が可能です。

CO2レーザーマーカーLinx CSL30/60 用途事例(バイアル瓶胴巻きラベラー)

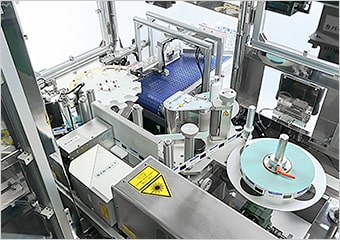

バイアル瓶胴巻きラベラー

期限日やロットNo.をレーザーマーカーでラベルに印字・検査しながら、バイアル瓶の側面にラベルを貼り付けるための製薬業界向けシステム。高速でも高精細な印字が可能です。

主要スペック

型式 Linx CSL30
種別 CO2レーザーマーカー
最大印字速度 900m/分
スポット径 0.14mm ~ 1.65mm
印字面積 30mm × 38mm ~ 439mm × 601mm
焦点距離 67mm ~ 576mm
印字方向 0° ~ 360°
セットアップ / 操作 カラータッチパネルユーザーインタフェース「Linx Vision」
PCソフト LinxDraw (対応OS:Windows XP / Vista / Windows 7 / Windows 10)
パスワードロック 多段階
メモリ容量 1GB (SDカード)
固定速印字
可変速印字
高速カラム印字
警報ログ機能
標準搭載フォント種類 OTF / TTF / PFA / PFB / SVG
直前印字呼び出し
グラフィック
複数フォント印字
バーコード CODE39 / JAN13 / UPC / CODE128 / GS1-128 / UPC-A / GS1 DataBar (標準型4種* / リミテッド / エクスパンデッド)
*オムニディレクショナル、トランケート、スタック、スタックオムニディレクショナル
二次元コード データマトリックス / QR
機械材質 ステンレスカバー / アルミニウムシャシー
ケーブル長 3m(標準) / 5m(オプション) / 10m(オプション)
ヘッドオプション SHC60(標準スポット) / SHC100(スモールスポット) /  SHC150(ワイドタイプ)
ヘッドマウンティングオプション ダウンシュータ / ストレートシュータ / ビームエクステンションユニット / ビームターニングユニット
冷却方法 空冷式(標準 IP54) / 外部空冷式(オプション IP65)
電源 AC100V-240V (自動切替)・50Hz/60Hz
消費電力 0.7kVA
重量 本体:19.1kg 電源ユニット:11.5kg
ヘッド重量 SHC60:1.4kg / SHC100:2.2kg / SHC150:3.6kg
レーザー種類 RF励起CO2レーザー クラス4
最大出力 30W
平均寿命 45,000時間
波長 10.6μm / 10.2μm(オプション) / 9.3μm(オプション)
周波数 50Hz~25kHz
発振管保証 2年
使用環境 温度:5℃~40℃ 湿度:10%~90%(結露無き事)
保管環境 温度:-10℃~70℃
I/O センサ / エンコーダ
通信 RS232 / Ethernet(外部接続) / Ethernet(Linx Vision)

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

※弊社レーザーマーカーは、電波法による届出の対象となる製品です。本製品をご使用いただくには、設置場所を管轄する「総務省通信局」へ、「高周波利用設備許可申請書」をご提出いただき、設置時までに許可を受けていただく必要があります。詳細につきましては、お手数ではございますが、最寄の営業所まで、お問い合わせください。

本体・電源ユニット・ユーザーインタフェース

CO2レーザーマーカーLinx CSL30 本体
本体
CO2レーザーマーカーLinx CSL30 電源ユニット
電源ユニット
CO2レーザーマーカーinx CSL30 ユーザーインタフェースLinx Vision
ユーザーインタフェース
Linx Vision

Linx CO2レーザーマーカーデモ動画

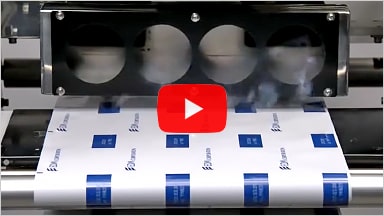

多列印字
