間欠式ホットプリンタ(HP2200)

  • 製品概要
  • 仕様
  • 動画

高品質化・高性能化を実現
エアシリンダ駆動タイプ間欠式ホットプリンタ

HP2200本体機械写真

HP2200

最大能力:250ショット/分

最大印字面積*:38mm(W)×22mm(L)

*最大印字面積は活字配置の有効範囲となります。

  • オールインワンボディ
  • デジタルパラメータ制御
  • デジタル温調制御
  • 細分化された状態管理

間欠式ホットプリンタ「HP2200」は、従来機を基本設計から見直すことで、高品質化、高性能化を実現したイーデーエムの最新モデル間欠式ホットプリンタ「HP2000シリーズ」のエアシリンダ駆動タイプです。

オールインワンボディ

制御部、操作パネルを本体に搭載したオールインワンボディを採用。包装機等への取付に適した軽量、コンパクト設計となっています。

デジタルパラメータ制御

HP2200制御部

テープ送り量、印字時間、活字温度等の各種パラメータをデジタル制御化。機器動作安定性、設定変更時の再現性を実現します。

デジタル温調制御

デジタル温調の採用により、電源投入時、活字交換時の印字可能温度到達時間が大幅に短縮。ダウンタイムの削減に貢献します。

細分化された状態管理

機器状態を細分化して管理。機器異常発生時には、詳細なエラーコードを操作パネルに表示。機器復旧時の原因究明が容易になります。

印字サンプル・使用例

ホットプリンタ印字サンプル

主要スペック

型式 HP2200
種別 間欠式
最大能力 250ショット/分
(テープ送り量:12mm、印字時間:50ms時)
最大印字面積* 38mm(W) × 22mm(L)
最大印字列数 4列
最大印字幅 22mm(テープ送りに対し、直角印字)
温度調整範囲 50℃ ~ 200℃
印字時間 10ms ~ 990ms
テープ送り量 3mm ~ 30mm
テープ仕様 テープ幅:15mm ~ 40mm
テープ長さ:100M/150M
テープ切れ終了検知装置
駆動方式(駆動元) エアシリンダ+ステッピングモータ
制御 内蔵
空気圧 0.3MPa ~ 0.6MPa(クリーンエア)
エア消費量 12L/min(ANR)
警報 テープ切れ / テープ終了 / テープ巻出異常 / 温度異常 / ヒータ過電流 / ヒータ断線 / 印字シリンダ動作異常 / 能力オーバ 他全24種
電源 DC24V・120VA・50Hz/60Hz
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)

*最大印字面積は活字配置の有効範囲となります。

印字幅が22mmを超える場合も条件により対応可能。詳しくは最寄りの営業所までお問い合わせください。

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

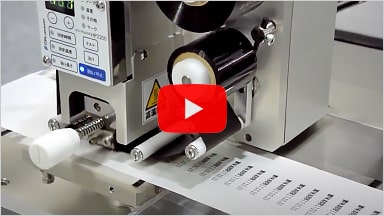

HP2200デモ動画
