大文字用インクジェットプリンタ(MDL5800)

  • 製品概要
  • 印字事例
  • 仕様等
  • 動画

ダンボール・発泡スチロールなどの外装に鮮明な大面積印字を実現

NDL5800本体写真

MDL5800

最大印字速度:60.7m/分

最大印字面積:65mm×1000mm(1ヘッド)

  • 最大2ヘッド接続可能
  • 上面側面同時印字
  • コンパクトボディ
  • カレンダ対応
  • バーコード対応
  • QRコード対応

「MDL5800」は、ダンボールや発泡スチロールなどの外装への印字に最適な大文字用の産業用インクジェットプリンタです。

独自の固形インクと高解像度大面積ヘッドの組み合わせにより、外装箱への鮮明印字を実現。ラベルや印刷からの置き換えも可能です。デジタルプリンタなので版下が不要で必要な時に必要な内容をすぐに印字でき、小ロット対応にも最適です。また、溶剤を使用しない固形インクはクリーンな現場環境の維持に適しています。



ダンボールへの表示のお悩み解決でさらに詳しくみる

扱いやすくクリーンなインク

MDL5800の特長(扱いやすくてクリーンなインク)

MDL5800は独自の熱可塑性固形インク”サーモインク”を使用しています。

有機溶剤を使用せず、クリーンな印字環境を実現するほか、インク充填が簡単でメンテナンス性にも優れています。

滲みのない鮮明印字

MDL5800の特長(滲みのない鮮明印字)

512ノズルの高解像度プリントヘッドと独自の固形インクとの組み合わせにより、滲みのない高品質な印字を実現します。ダンボールなどの浸透性のある材質でも、エッジの効いた鮮明な印字が可能です。

バーコード印字

MDL5800の特長(バーコード印字)

従来の液体インクジェットプリンタでは難しいとされたダンボールへのバーコード印字が可能です。各種バーコード、二次元コードが高い読み取り精度で印字できます。

大面積印字

MDL5800の特長(大面積印字)

MDL5800の最大印字面積は65mm × 1000mm を実現(1ヘッドあたり)。最大2ヘッドまで接続が可能で、印字方向は側面および上面に対応します。
大文字印字や一括表示などの大面積印字でも鮮明な印字が可能です。

発泡スチロール印字対応

MDL5800の特長(発泡スチロール印字対応)

MDL5800は発泡スチロールへの印字にも対応。

インク色は黒・青・赤・緑をラインナップ、ロゴやイラストなども表示できるので、魚箱などの発泡スチロールにこれまで印刷やラベルで表示していた内容を直接印字に置き換えることが可能です。



発泡スチロールへの印字についてさらに詳しくみる

版下不要で小ロットにも対応

MDL5800・5400の特長(版下不要、小ロット対応)

MDL5800では、ラベルや印刷では必要になる版下が不要です。パソコン等で作成したオリジナルデータから簡単に、直接、ダンボールや発泡スチロールなどに印字することができます。

印字内容も簡単に変更できるので「必要なもの」を「必要なとき」に「必要な数だけ」表示することが可能で、小ロット対応にも適しています。

システム化を可能にする通信機能

MDL5800・5400の特長(ネットワーク化)

MDL5800は、各種通信機能を搭載しています。
複数ラインの一元管理、印字内容の一元管理など、生産現場のネットワークシステム構築を行う際に役立つ機能です。

システム化の例

●複数ラインの一元管理
複数ラインに設置されたMDLシリーズとホストコンピュータをつなぐネットワークシステムを構築し、外装印字の一元管理を行うことで、製品ごとに異なる情報の切替時の効率化と人為的ミスの削減が図れます。
●データベースによる印字内容の一元管理
商品ごとの印字内容をデータベース化することで、外装表示内容の管理、メンテナンスが容易になります。

様々な素材への印字事例

ダンボール包装、カートン包装、発泡スチロール包装(魚箱など)等の印字に適しています。



MDLシリーズ印字事例(バーコード印字)
バーコード印字
MDLシリーズ印字事例(物流ラベル代替印字)
物流ラベル代替印字
MDLシリーズ印字事例(一括表示ラベル代替印字)
一括表示ラベル代替印字
MDLシリーズ印字事例(日付印字)
日付印字
MDLシリーズ印字事例(ダンボールへのカラー印字(インク色:緑))
ダンボールへのカラー印字
(インク色:緑)
MDLシリーズ印字事例(カートンへのロゴ印字)
カートンへのロゴ印字
(インク色:青)
MDLシリーズ印字事例(クラフト包装紙への印字)
クラフト包装紙への印字

MDLシリーズ印字事例(クラフト袋への印字)
クラフト袋への印字

MDLシリーズ印字事例(発泡スチロールへの印字/青色)
発泡スチロールへの印字
(インク色:青)
MDLシリーズ印字事例(発泡スチロールへの印字/黒・青・赤色)
発泡スチロールへの印字
(インク色:黒・青・赤)
MDLシリーズ印字事例(発泡スチロールへの印字/黒・青・赤・緑色)
発泡スチロールへの印字
(インク色:黒・青・赤・緑)
MDLシリーズ印字事例(不織布への印字(インク色:青))
不織布への印字
(インク色:青)
MDLシリーズ印字事例(コンクリートブロックへの印字)
コンクリートブロックへの印字
MDLシリーズ印字事例(木材への印字)
木材への印字

主要スペック

型式 MDL5800
種別 高解像度インクジェットプリンタ
印字方式 ピエゾセラミックス駆動ドロップオンデマンド
ヘッド数 最大2ヘッド
ノズル数 512ノズル (256制御)
最大印字速度 60.7m/分 (印字濃度:2)
最大印字面積
(1ヘッドあたり)
65mm × 1000mm
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar / UPC-A / UPC-E
二次元コード QRコード / Data Matrix / PDF417
印字方向 側面印字 / 上面印字
外部インタフェース Ethernet / RS232
入力信号 エンコーダ:2点 センサ:2点
電源 100V/115V/200V/230V・600VA・50Hz/60Hz
重量 コントロールボックス:11.2kg
プリントヘッド:側面印字用 7.2kg / 上面印字用 7.6kg
使用環境 温度:0℃~40℃ 湿度:90%未満(結露無きこと)
インク種類 サーモインクブロック
インク色 黒 / 青 / 赤 / 緑
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

本体・プリントヘッド・インク

MDL5800

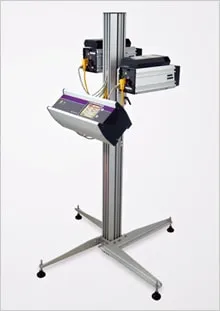

MDL5800本体全体写真
本体

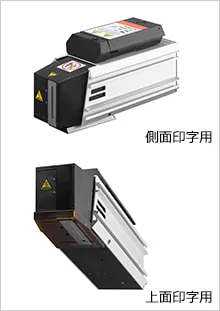

MDL5800プリントヘッド写真
プリントヘッド
MDL5800用インクブロック写真
サーモインクブロック
