多列間欠式サーマルプリンタ(MTP3000B)

  • 製品概要
  • 仕様等
  • 動画

多列包装機組込に最適な多列間欠式サーマルプリンタ

MTP3000B本体機械写真

MTP3000B

最大印字速度:20m/分

最大印字面積:53mm(W)×100mm(L)

  • 印字解像度 300dpi
  • RSS機能
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI2対応

多列間欠式サーマルプリンタ「MTP3000B」は、多列包装機用として1台で複数箇所に印字できるように設計された間欠式のサーマルプリンタです。深絞り包装機などの多列包装機組込に最適です。

取り付けやすい薄型設計

MTP3000B多列印字イメージ写真

プリンタ本体は薄型設計になっているため、取付スペースが少なくてすみます。

均一な印字圧を実現するエアシリンダプリントヘッド

MTP3000Bエアシリンダプリントヘッド

プリントヘッドの上下機構にはエアシリンダを採用。均一な印字圧が得られます。また、マルチヘッド仕様(オプション)により、大幅な能力アップが可能です。

サーマルリボンを効率よく消費する緻密なリボン送り制御

MTP3000Bのリボン送り制御

印字毎の緻密なリボン送り制御により、サーマルリボンを効率よく消費できます。リボン送り量は1ドット単位で設定が可能で、印字サイズに応じて自動計算されます。

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルリボンセーブ機能を使用すると印字位置がリボン幅方向にずれますが、ロケーションユニット(オプション)と組み合わせることで一定の位置に印字できます。

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能なし

ラジアルリボンセーブ機能使用時

ラジアルリボンセーブ機能使用時

カラータッチパネルコントローラ ”EUI2”

カラータッチパネルコントローラ EUI2;

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。



[ 特長 ]

  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで機械の動作状況を明快に表示
  • アイテム名、キーワードなどによるアイテム検索機能
  • プレビュー画面での実寸表示対応
  • 記録メディアにはSDカード採用

印字サンプル・使用例

MTP3000B印字サンプル



サーマルプリンタでの白印字サンプル

【カラー印字】

白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。

サーマルプリンタでのカラー印字

主要スペック

型式 MTP3000B
種別 多列間欠式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 20m/分 (333mm/秒) (9段階可変)
ピッチ間早送り速度 625mm/秒
ヘッドリターン速度 625mm/秒
リボンフィード速度 1000mm/秒
ロケーションユニット移動速度 135mm/秒
最大印字面積 53mm(W) × 100mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar
二次元コード QRコード / マイクロQRコード
データメモリ SDカード
サーマルリボン 専用600m巻 (最大)
ラジアルリボンセーブ機能 〇(ロケーションユニットはオプション)
リボンフィードボタン
外部インタフェース RS232C / RS422 / Ether
ヘッド押圧 0.2MPa
電源 AC200V・400VA・50Hz/60Hz
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

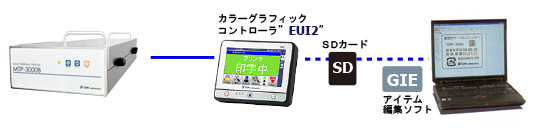

本体と関連ソフト相関図

MTP3000B本体と関連ソフト相関図

MTP3000Bデモ動画

印字動作イメージ
