THP600シリーズ用自動供給機(VF601)

  • 製品概要
  • 仕様等
  • 動画

卓上サーマルプリンタ「THP600シリーズ」での
オフライン印字の効率化をサポートする空袋自動供給機

VF601本体機械写真

VF601

最大能力:45枚/分

[袋サイズ]

幅方向 :70mm~285mm

長さ方向:130mm~380mm

  • 吸着パッド式供給
  • 静電気除去機能
  • 2枚送り検知機構
  • フルカバー標準装備
  • プリセットカウンタ機能
THP621V2I機械写真

THP621V2I

自動供給機「VF601」は、卓上サーマルプリンタ「THP600シリーズ」専用の空袋自動供給機です。

袋を確実に供給する機構を磨きあげ、安定した自動供給を実現する「VF601」を使うことで、「THP600シリーズ」でのオフライン印字の作業性が飛躍的に向上します。

吸着パッド式供給

吸着パッド式供給

シート状に積載された空袋を確実に供給するために、供給方式は吸着パッド方式を採用。
吸着パッドの軌道にも工夫を凝らすことにより、安定した供給を実現しています。

静電気除去機能

静電気除去機能

枚葉シートの袋に帯びている静電気対策として、供給機積載部に静電気除去機能を標準搭載。
袋に帯びた静電気を除去することで、密着した袋が供給される
2枚送りを防止します。

2枚送り検知機構

2枚送り検知機構

万が一袋が重なった状態で供給されても、プリンタ部手前で2枚送りを検知し、自動停止します。
静電気対策とあわせた2重の対策により、印字無し袋の発生を確実に防ぎます。

フルカバー標準装備

フルカバー標準装備

運転時の可動部を覆うフルカバーを標準装備しています。
ポリカーボ素材のため袋の積載状態や供給状態も一目でわかります。
ワンタッチ開閉式カバーにより、袋セット時の作業性を確保しつつ、安全対策も万全です。

プリセットカウンタ機能

プリセットカウンタ機能

THP600シリーズ」のユーザインタフェース「EUI2」で、印字したい枚数の設定が可能です。
VF601との連動機能により、設定した枚数を供給しおえると自動的に停止します。

型式 VF601
種別 THP600シリーズ用自動供給機
供給方式 上面吸着パッド式
ワーク寸法 幅方向 :70mm~285mm
長さ方向:130mm~380mm
最大能力

45枚/分(200mm長袋、印字速度280mm/秒時)

※袋サイズ、印字速度により異なります。

積載枚数 約500枚(積載ストローク100mm)
エア消費量 600ml/cycle(0.5MPa時)
電源 AC100V・330VA・50/60Hz
本体外形寸法

[VF601] 636mm(W) × 496mm(H) × 648mm(D) ※突起物含まず

[THP621V2I] 1383mm(W) × 656mm(H) × 648mm(D)

本体重量 51.0kg
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無き事)

※袋の状態により、供給状態が異なりますので、事前のテストが必要になります。

※上記仕様は、使用条件、環境などにより異なる場合がございます。

動画

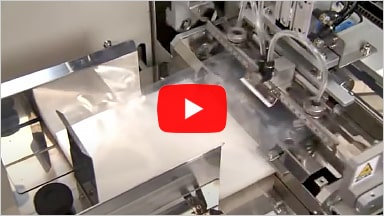

THP600シリーズ + 自動供給機 デモ動画
