空袋への鮮明な印字をすばやく簡単に実現する卓上式サーマルプリンタ

THP600シリーズ本体機械写真

THP600 series

最大印字速度:16.8m/分

最大印字面積:

[THP621] 53mm(W)×250mm(L)

[THP641] 105mm(W)×250mm(L)

  • 印字解像度 300dpi
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI2対応

「THP600シリーズ」は、空袋に対して、賞味期限や消費期限、ロット番号、一括表示などを直接印字する卓上タイプのサーマルプリンタです。
鮮明でみやすい印字、高い処理能力、印字内容の作成・編集から印字までの簡単ステップなどにより、オフライン印字の高品質化・効率化に貢献します。

「THP600シリーズ」の便利な機能・特長

  • 鮮明な印字
  • 大面積印字対応
  • 袋の安定搬送
  • 簡単3ステップ
  • 自動供給機対応

01

鮮明でみやすい高品質サーマル印字

THP600シリーズの鮮明でみやすい印字

THP600シリーズは、日付はもちろん、ロゴ、各種バーコード、QRコード、GS1-DataBarにも対応。

プリントヘッドには300dpiの高解像度タイプを採用し印刷と遜色のないみやすい印字が可能です。
高品質サーマル印字なので、読み取りが確実に行える精度が求められる各種バーコードの表示にも安心してお使いいただけます。

02

一括表示などの大面積印字にも対応

THP600シリーズの大面積印字

印字幅は53mm(THP621)と105mm(THP641)の2機種をラインナップ。THP641なら最大105mm×250mmの大面積印字にも対応するので、一括表示の直接印字も可能です。

一括表示の直接印字について詳しくみる

03

袋の安定搬送で高い処理能力を実現

THP600シリーズの袋の安定搬送

THP600シリーズは、搬送中のスリップや噛み込み、曲がりなどが起こりにくいローラ挟み込み式搬送を採用しています。
安定した袋搬送は、印字位置のずれによる印字ロスや、袋詰まりの発生を抑え、高い処理能力を実現し、生産性が安定します。

04

表示内容作成から印字までの簡単3ステップ

THP600シリーズ印字アイテム作成

THP600シリーズは、表示内容の作成・編集から印字までが3ステップで簡単に行えます。

  1. 表示内容の作成・編集
    専用の編集ソフトによりパソコンで簡単に作成できます。
  2. EUI2で印字の設定
    操作端末「EUI2」で印字データを呼び出します。
  3. 手で空袋を押し出すだけで印字
    簡単操作で一定の位置に正確に印字を実現します。

05

印字作業を自動化する空袋自動供給機にも対応(オプション)

THP600シリーズ自動供給機接続時

THP600シリーズは自動供給機接続にも対応。

袋を自動供給にすることで、オフライン印字作業の自動化を実現します。



THP600シリーズ用自動供給機(VF601)

そのほか優れた特長が多数

自由度の高い表現性

自由度の高い表現性

編集ソフト「GIE」(オプション)を使って、日付設定やレイアウトをだれでも簡単に編集できます。文字だけでなく、ロゴやイラストなども自由に入れることができます。

抜群の使いやすさ

抜群の使いやすさ

搬送部はシンプル構造で、袋詰まりが少なく、フルオープンシステムなので万一詰まった場合でも、簡単に袋を取り除くことができます。

メンテナンスのしやすさ

メンテナンスのしやすさ

カバーが透明なのでプリンタ内部や袋の搬送状態、サーマルリボンの残量などが一目でわかります。プリントヘッドも工具不要のワンタッチ交換で、メンテナンスがすばやく行えます。

リボンが無駄なく使える

リボンが無駄なく使える

イーデーエム独自の機構により、サーマルリボンの巻径に左右されない安定したリボン送りを実現。サーマルリボンが無駄なく使えるのでランニングコストに貢献します。

豊富なラインナップのサーマルリボン

豊富なラインナップのTHP600シリーズ対応サーマルリボン

当社ではTHP600対応のサーマルリボンを多数ラインナップしております。
高品位で安定した印字を実現するためにお客様の包材や生産環境に最適なサーマルリボンをご提案します。

カラータッチパネルコントローラ「EUI2」

カラータッチパネルコントローラ EUI2;

操作インタフェースには新型カラータッチパネルコントローラ「EUI2」を採用。従来型コントローラ「EUI」のわかりやすさはそのまま、機能拡張、操作画面の高精細化、画面の応答速度アップなど現場での操作性向上が図られた端末です。



[ 特長 ]

  • アイテム名、キーワードなどによるアイテム検索機能
  • プレビュー画面での実寸表示対応
  • 記録メディアにはSDカード採用

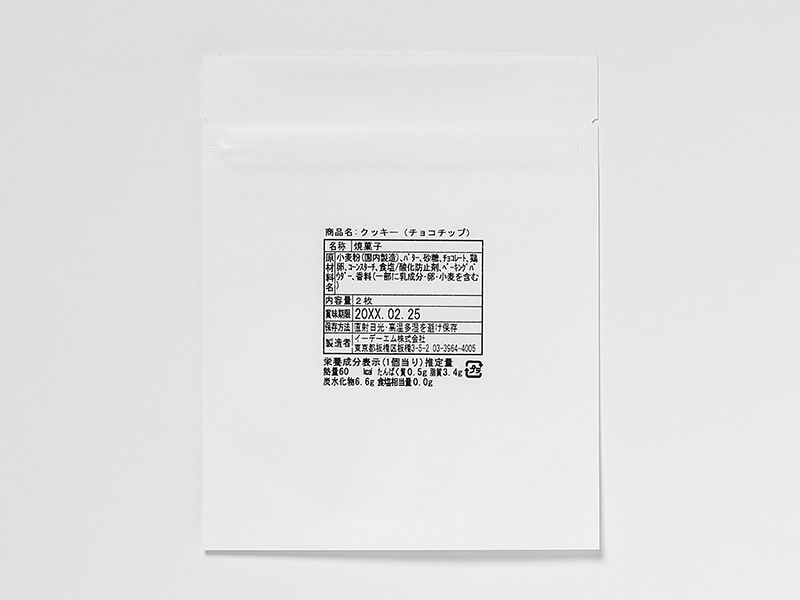

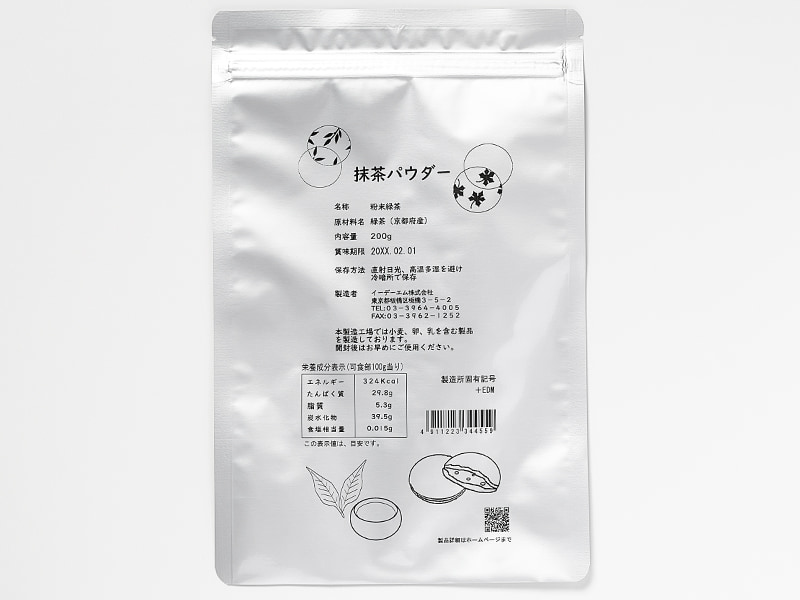

印字サンプル・使用例

空袋(OPP袋・ナイロンポリ袋・アルミ蒸着袋・アルミ袋・紙袋・平袋・三⽅袋など)へのオフラインでの賞味期限・消費期限⽇等の印字、原材料表⽰・内容表⽰・栄養成分表⽰などの⼀括表⽰、商品名・ロゴ・バーコードなどの印字に適しています。

※袋の厚みや形状、材質により対応可能なワークが異なります。詳しくは最寄りの営業所までお問い合わせください。

※サンプル画像はクリックで拡大表示が可能です。

※サンプル画像はタップで拡大表示が可能です。

【用途例】
・業務⽤⾷品の内容表⽰、原材料表⽰などに
・⽔産加⼯品や漬物の製品表⽰に
・電⼦部品、機械部品の製品表⽰に
・種苗、堆肥、飼料等の内容表示に

【用途例】
・業務⽤⾷品の内容表⽰、原材料表⽰などに
・⽔産加⼯品や漬物の製品表⽰に
・電⼦部品、機械部品の製品表⽰に
・種苗、堆肥、飼料等の内容表示に

THP600シリーズが空袋表示についてのお客様の課題を解決!

空袋へ印刷・ラベル貼りしているお客様の課題を解決!

空袋への表示を印刷やラベルで表示されている場合、次のようなお困りごとがございませんか?
文字・各種バーコードなどを大面積にも鮮明に印字できるTHP600シリーズなら、従来印刷やラベルで表示していた内容を、直接印字に置き換えが可能。ダイレクト印字への切り替えには次のようなメリットがあります。

製品ごとにラベルや包材を揃えるのが大変

製品ごとにラベルや包材を
揃えるのが大変…

表示内容の変更が多く対応に
苦慮している

表示内容の変更が多く
対応が大変…

資材コストを削減したい

資材コストを削減したい…

「THP600シリーズ」でのダイレクト印字
に切り替えるとこんなに変わります!

包材の共通化ができる

表示内容の変更が簡単

ラベルコスト削減

多品種小ロット生産に対応

少量多品種の場合、包装フイルムを共通化し、品種ごとに異なる情報を直接印字することで、包装資材を削減できます。また、生産量に応じて、必要なときに必要な数だけ印字できるので、資材ロスの抑制にもつながります。

版下不要で簡単編集

THP600シリーズなら、版下不要で、だれでも簡単に文字や日付、レイアウトなどの表示内容の編集ができるので、表示内容に変更があっても迅速に対応できます。

ラベルコストの削減

ラベルからTHP600シリーズによるダイレクト印字に切り替えることで、ラベル代などラベルにかかるコストの削減につながります。

活字式プリンタで日付印字しているお客様の課題も解決!

活字式プリンタをお使いの場合、デジタル方式のサーマルプリンタ「THP600シリーズ」に切り替えることで、次のようなメリットがあります。

印字品位の向上

THP600シリーズと活字式プリンタの印字の比較

THP600シリーズの高品質サーマル印字なら、印刷に匹敵する鮮明でみやすい表示が可能。活字式プリンタよりもみやすく高品質な印字が安定して行えます。さらにピンホールの心配もありません。

作業性の向上

THP600シリーズでタッチパネルで印字アイテムを簡単切り替え

活字温度の調整等、印字までに手間がかかる活字式プリンタに比べ、THP600シリーズは「EUI2」による簡単設定。内蔵タイマにより日付や時間などは自動的に更新され、賞味期限・消費期限日設定もワンタッチで行えます。

トレーサビリティの確保

デジタル方式のTHP600シリーズなら、時間・ナンバリング・シリアルナンバーなど製品ごとに異なる情報の印字が可能。昨今対応が求められているトレーサビリティシステムの構築に貢献します。

主要スペック

型式 THP621 THP641
種別 卓上式サーマルプリンタ
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 16.8m/分 (280mm/秒) (9段階可変)
最大印字面積 53mm(W) × 250mm(L) 105mm(W) × 250mm(L)
ワーク寸法 幅:70mm ~ 320mm
長:130mm ~ 350mm
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1-Data Bar
二次元コード QRコード / マイクロQRコード
データメモリ SDカード
サーマルリボン 専用400m巻
外部インタフェース RS232 / RS485
電源 AC85-132V/170-264V・240VA・50Hz/60Hz
本体重量 20.0kg 23.0kg
本体外形寸法 310mm(W) x 345mm(H) x 471.4mm(D)
※EUI2、供給テーブル含まず。
使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

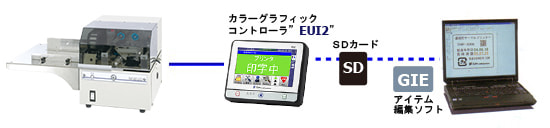

本体と関連ソフト相関図
