給袋包装機用検査用カメラ内蔵間欠式サーマルプリンタ(PCP200JA)

  • 製品概要
  • 仕様等
  • 動画

給袋包装機内での印字検査を可能にする給袋包装機用サーマルプリンタ

PCP200JA本体機械写真

PCP200JA

最大印字速度:15m/分

最大印字面積:53mm(W)×30mm(L)

  • 印字解像度 300dpi
  • 検査用カメラ内蔵
  • カレンダ対応
  • バーコード対応
  • QRコード対応
  • EUI対応

「PCP200JA」は、プリンタ本体に日付印字検査機「PCi150」の検査用カメラを内蔵した給袋包装機用の間欠式サーマルプリンタです。従来は難しいとされていた給袋包装機内でのサーマルプリンタによる印字と印字検査の実施を可能にします。

給袋包装機内でのサーマル印字と印字検査をスマートに実現

給袋包装機はプリンタ取付に使用できるスペースが限られており、印字検査を行う場合には検査用カメラの取付が課題となりがちでした。

こうした課題を解決するために設計・開発されたPCP200JAは、給袋包装機の印字に割り当てられたステーション内で、印字に加えて印字検査を行うことを可能にします。

検査用カメラ内蔵

PCP200JA内での印字終了後の検査のイメージ

プリンタ本体に検査用カメラを内蔵しているため、プリンタとは別にカメラ取付スペースを確保する必要がありません。

印字と印字検査が1工程で実施可能

PCP200JAは、プリンタ本体に内蔵した検査用カメラで印字終了と同時に検査を実施するため、従来機では難しかった給袋包装機での印字検査を行うことが可能です。

[ 従来機 ]

印字検査が行えない従来機の場合のイメージ図

印字工程後にカメラ取付ができず
印字検査ができない。

[ PCP200JA ]

印字と印字検査が行えるPCP200JAの場合のイメージ図

カメラ内蔵により
印字と印字検査が1工程で実施可能。

動作イメージ

PCP200JAの動作イメージ(待機状態)

待機状態

PCP200JAの動作イメージ(印字工程)

印字工程

PCP200JAの動作イメージ(検査工程)

検査工程

日付印字検査機「PCi150」を搭載

PCP200JA搭載のPCi150

PCP200JAには、日付印字検査機「PCi150」が搭載されています。

日付印字検査機「PCi150」は、印字機メーカーとして長年にわたり培ってきた日付印字のノウハウを活かし、包装現場での使いやすさを最優先に開発した、賞味期限・消費期限・製造日・ロット番号等の検査に最適な印字検査機です。

カラータッチパネルコントローラ ”EUI”

カラータッチパネルコントローラ ”EUI”

操作インタフェースには、5.7インチTFT液晶を搭載したカラータッチパネルコントローラ ”EUI”を採用。より快適な操作が可能になりました。

[ 特長 ]

  • わかりやすい階層方式
  • 運転操作やアイテム切り替え、パラメータ設定が簡単
  • トップ(運転)画面では大きな文字とアイコンで、機械の動作状況を明快に表示。

印字サンプル・使用例

PCP200JA印字サンプル
  • 【包装形態】
    ・給袋包装
    等の印字に適しています。
  • 【印字内容】
    ・賞味期限
    ・消費期限
    ・製造日
    ・製造時間
    ・ロット番号
    ・製造所固有記号
    等の印字に最適です。

主要スペック

型式 PCP200JA
種別 給袋包装機用・検査用カメラ内蔵間欠式
印字方式 サーマルトランスファ
印字解像度 300dpi (12dots/mm)
最大印字速度 15m/分 (250mm/秒) (5段階可変)
最大印字面積 53mm(W) × 30mm(L)
フォントサイズ 24~96dots (24種/フォント)
プリント拡張機能 カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード
バーコード JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1-Data Bar
二次元コード QRコード / マイクロQRコード
データメモリ コンパクトフラッシュメモリ
サーマルリボン 専用400m巻
外部インタフェース RS232 / RS485
エア供給 0.5MPa以上 クリーンドライエア
エア消費量 約48ml/cycle
電源 AC100V/200V・410VA・50Hz/60Hz
本体重量 9.5kg
本体外形寸法 173mm(W) x 255mm(H) x 466mm(D)
※レギュレータ寸法除く
機器構成 本体 / EUI / 電源BOX / 検査画面モニタ部 / 印字検査機制御部
使用環境 温度:5℃~40℃
湿度:90%未満(結露、水滴、粉塵無きこと)
オプション アイテム編集ソフト(GIE)

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※コンパクトフラッシュメモリは米国サンディスク社の登録商標です。

※QRコードはデンソーウェーブの登録商標です。

システム構成

  • PCP200JAプリンタ本体部

    プリンタ本体部
    (カメラ+照明内蔵)

  • PCP200JAプリンタコントローラ部

    プリンタ
    コントローラ部

  • PCP200JA電源BOX

    電源BOX

  • PCP200JA検査画面モニタ部・印字検査機制御部

    検査画面モニタ部
    印字検査機制御部

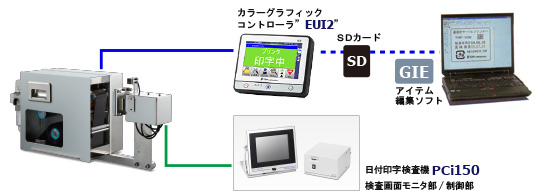

本体と関連機器相関図

PCP200JA本体と関連機器相関図
